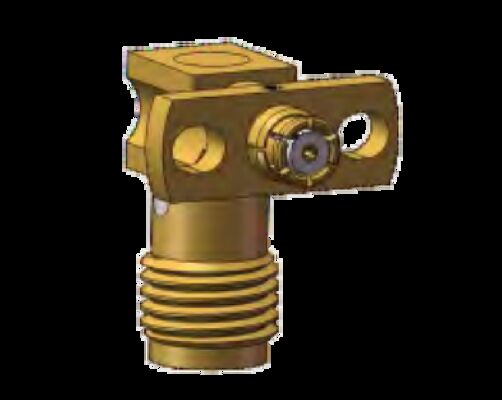

右角 SMA 女性からSMP 女性アダプタ 周波数帯 0.3MHzから18GHz マイクロ波部品を使用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMA - SMP メス - メス直角 RF 同軸アダプタ コネクタ | モデル: | SMA/SMP-KWFK7 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～18GHz | ハウジング: | 銅合金、金メッキ |
| 連絡先: | 銅合金、金メッキ | 絶縁体: | PTFE |
| 差し迫り: | 50Ω | 絶縁抵抗: | >5000MΩ |
| DWV: | 500V | 長さ: | 最大20.1mm |
| 温度: | -55℃～+125℃ | 連絡先: | 銅合金,金塗装 |
| インピーダンス: | 50Ω | ||
| ハイライト: | 右角 SMA から SMP アダプタ,SMA 女性からSMP 女性接続器,RF 同軸アダプター 0.3MHz-18GHz |
||
製品説明:
|
電気的特性
|
||
|
インピーダンス
|
50Ω
|
|
|
周波数範囲
|
DC〜40GHz
|
|
|
定格電圧
|
170VRMS
|
|
|
誘電体耐電圧
|
500VRMS
|
|
|
絶縁抵抗
|
≥5000MΩ
|
|
|
|
外導体
|
通常≤2.5mΩ
|
|
センター導体
|
通常≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC〜18GHz | 18GHz〜26.5GHz | 26.5〜40GHz | |
| ストレート | ≤1.25 | ≤1.3 | ≤1.4 | |
| 直角 | ≤1.3 | |||
| アダプタ | ≤1.25 | ≤1.3 | ≤1.4 | |
| その他 | ≤1.3 |
SMAからSMPジャック-ジャック直角RF同軸アダプタコネクタのアウトライン寸法: SMA/SMP-KWFK7 最大18GHz
その他の類似モデル SMAからSMPメス-メス直角RF同軸アダプタコネクタ:
その他のモデル SMA メス-SMPオス直角RF同軸アダプタコネクタ:
アプリケーション:
Xi'an Elite Electronicは、航空宇宙、航空、ナビゲーション、衛星、レーダー、 通信 分野で23年以上にわたり、RFコネクタ＆アダプタ、マイクロ波/導波路コンポーネント＆ケーブルアセンブリの大手メーカーです。カスタマイズ:異なる長さのSMPストレートRF同軸アダプタコネクタの製品カスタマイズサービスが利用可能です:ブランド名: ELT
MOQ: 200個
価格: 数量による
図面または詳細をお送りいただければ、エンジニアが評価を手配するか、代替モデルをお勧めするか、ソリューションを提供いたします。
また、次のようなコネクタのカスタマイズも提供できます。
SMA、SSMA、SMP、SSMP（SMPM）、CSMP（SMPS）、ASMP、N、TNC、TNCA、BMA、SBMA、2.92mm、2.4mm、1.85mm、Micro Dコネクタ、
RFロード
アンテナ、フィルタ、パワーディバイダ、カプラ...梱包と配送:SMAからSMP直角RF同軸アダプタコネクタの梱包:1個/小さなビニール袋
10個/大きなビニール袋
100個/カートンボックス
SMAからSMP直角RF同軸アダプタコネクタは、輸送中の保護を確実にするために、小さな段ボール箱にしっかりと梱包されています。箱には製品名と仕様が記載されており、識別が容易です。
配送の場合、SMAからSMP直角RF同軸アダプタコネクタはカートンに入れられます。発送後に追跡番号を提供します。
