ステンレス鋼 BMA 女性4穴フレンズ RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | BMA RF コネクタ | 塗装: | めっきされるニッケルを被せなさい/金 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | SS | 設計基準:: | IEC 1169-33 |
| タイプ: | ストレート | 性別: | 女性 |
| ハイライト: | 4穴のRFコアシアルコネクタ,BMA 女性 RF コアキシアルコネクター,ステンレス鋼のRFコアシアルコネクタ |
||

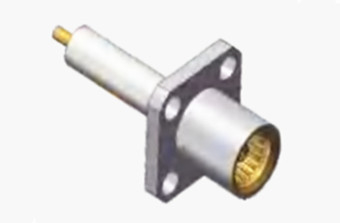

ステンレス鋼 BMA 女性4穴フレンズ RFコアシアルコネクタ
BMAシリーズのコネクタは,IEC1169-33規格を満たすために設計されています.新しく設計されたスプリングプレートメカニズムを組み込み,安定した電気接続と優れた性能特性を保証するこれらのコネクタの主要な利点は,コンパクトな足跡と軽量な組成とともに,軸と半径の両方で浮遊する彼らの二重能力です.シャシーやキャビネットのブラインドマート用途に特に適しているBMAシリーズは,このような囲いのためのモジュール式コネクタシステムで広く採用されており,国際的同等品との互換性を提供し,迅速な接続と解除を可能にします.電波通信 機器 や 複雑な 器具 の 中 で の 同軸 ケーブル を 接続 する ため に よく 用い られ ます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |

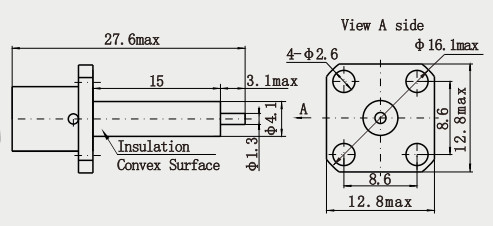

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,不?? 鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -55から155°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1. 優れた機械的および電気的性能: 機械的強度と安定性が良好で,一定の物理的ストレスと環境変化に耐えることができます. 同時に,優れた電気特性高隔熱抵抗,電解電阻電圧,低電圧VSWRなど,高周波信号の伝送品質を効果的に保証することができます.
2. 便利なドッキング: ユニークな構造設計は,接続器が完全に並べていない場合も,ジャックへのプラグの圧力を介して,ペアリングを達成することができます信頼性の高い接続を達成するために,さらにユニークな構造設計を通して設置と保守の効率を向上させる.
3適用周波数範囲は広い: BMAコネクタの動作周波数は,さまざまな設計とモデルによって,直流から数十ギガヘルツまで,異なる周波数帯のRF信号伝送のニーズを満たすことができる.
適用:
1レーダーシステム
フェーズ配列レーダー:フェーズ配列レーダーでは,アンテナ配列ユニット,フェーズシフト,フィードネットワークなどをつなぐために多数のRF同軸コネクタが必要です.ミニチュア化と高性能でBMA 女性マイクロストライプRF同軸コネクタは,レーダーシステムの高精度と信頼性を確保するために,コネクタ上の段階配列レーダーの高い要件を満たすことができます.
天気レーダー:天気レーダーは,天気変化と気象現象を監視するために使用され,そのRF部分は,送信機,アンテナを接続するためにRF同軸コネクタを使用する必要があります.,BMA メインマイクロストライプ RF 同軸接続器は,気象レーダーの正確性と信頼性を確保するために安定した信号伝送を提供します.
2電子対策システム
電子戦争機器: 電子戦争機器,例えばジャマー,偵察機などでは,様々なRFモジュールとアンテナを接続するためにRF同軸接続器を使用する必要があります.BMA 女性マイクロストライプ RF 同軸接続器は,良い電気性能とアンチジャミング能力を提供することができます複雑な電磁気環境の要件を満たすため
通信対策機器: 通信対策機器は,敵の通信信号を妨害し破解するために使用される.高性能 RF 同軸接続器を使用して RF フロントエンドと信号処理ユニットを接続する必要があります..BMA女性マイクロストライプRF同軸接続器は,安定した信号伝達と低損失を提供し,通信対策機器の性能を改善することができます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
