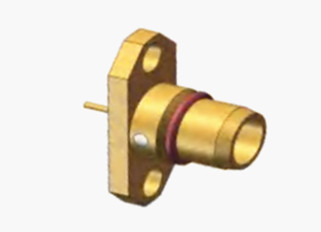

BMA 男性 直径 2 孔 フレンズ ブラス RF コアキシアル 接続器 PCB マウント
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| ハイライト: | 男性直射RFコアシアルコネクタ,BMA RF コアキシアルコネクタ,PCBマウント RFコアシアルコネクタ |
||
BMA 男性 直径 2 孔 フレンズ ブラス RF コアキシアル 接続器 PCB マウント
BMAシリーズコネクターは,IEC1169-33規格に従って開発および製造されたブラインドマットコネクタです.信頼性の高い接触と優れた電気性能を保証するこのコネクタは,各接続点との間のスペースを最小限に抑え,軽量な設計で,軸面と半径の両方で浮くことができるという利点があります.シャシーキャビネット・ブラインド・マット・アプリケーションで使用するのに適しているBMAシリーズは,シャシーキャビネットのためのモジュール接続に広く使用されています.これらのコネクタは,国際的な同類と交換可能で,迅速な接続と解除を可能にします.電波機器や楽器のコアキシアルケーブルを接続するために一般的に使用されます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |

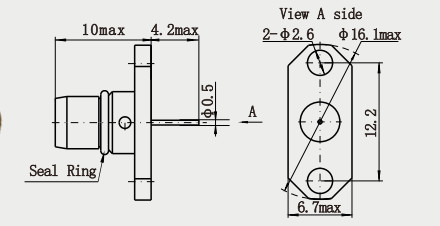

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,不?? 鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -55から155°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1. 良い機械的特性: サイズが小さく軽量で,空間が限られた機器で使用しやすい. ブラインドペアリングの新しいデザインを採用し,迅速かつ安全なプラグと脱出を実現することができます.頻繁に接続と断断するアプリケーションに適しています電気通信インフラストラクチャ,レーダーシステムなどなどで,設備の使用効率と保守の便利性を効果的に向上させることができます.
2. 合理的な構造設計: 構造的にはSMAシリーズのプッシュイン形式であり,インターフェースインターフェースは空気インターフェースを採用します.このデザインは,コネクタのサイズと重量を減らすのに役立ちます.良質な電気性能を維持しながら.
3高い信頼性: 高い機械的寿命で,通常は500倍以上で,プロセスの長期使用における安定性と信頼性を保証することができます.
4幅広い用途:様々なマイクロ波回路接続に適しており,特にシャシー,キャビネット,ブラインド挿入と閉じる,レーダーおよび他の完全なシステムのモジュール化を促進する国内外で広く使用されています.
適用:
1航空宇宙:航空機,衛星,その他の航空宇宙機器において,衛星通信アンテナなどの様々な電子機器と通信システムを接続するために使用される.空中レーダーBMAコネクタの小型化と軽量性により,航空宇宙機器の重量を減らすことができます.設備の持ち運びと移動性を向上させる航空宇宙環境の厳しい条件に適応するために,高い信頼性と地震耐性を備えています.
2試験および測定器具: 周波数検査器具,例えばスペクトル分析器具,ネットワーク分析器具,信号生成器具などでは,試験対象機器と試験器具の間のRF信号伝送を接続するために使用されます..試験結果の正確性と信頼性を保証し,試験と測定の効率性と精度を向上させるのに役立ちます..
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
