BMA メスフレンズマウントとマイクロストライプRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| ハイライト: | BMA メスフレンズマウント,女性用銅製のフレンズマウント |
||

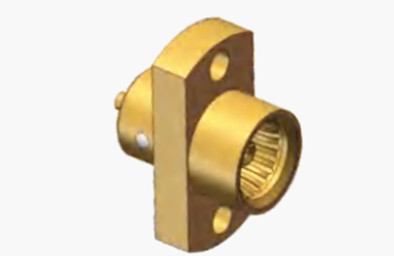

BMA メスフレンズマウントとマイクロストライプRFコアシアルコネクタ
BMAシリーズコネクタは,IEC1169-33規格に準拠して設計されており,革新的なスプリングシート構造を搭載しています.この 設計 に よっ て,信頼 できる 接触 と 優れた 機械 特性 や 電気 特性 が 保証 さ れ ます軸と半径の両方で浮遊する能力により,これらのコネクタは軽量な構造を維持しながら最小限のスペースを占めています.シャシーやキャビネットのブラインドマート用途に適しているシャシーやキャビネットの組み立て中にモジュール接続に使用されます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~4GHz | |
| 定位電圧 | 500 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1500 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |
製品詳細:
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.58N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -45から155°C |
| IP 評価 (マッチ) | IP67 |
特徴:
メカニカルプロパティ
1. 接続方法:一般的な溶接タイプ,スナップタイプなど. 溶接接続は堅牢で信頼性があり,長期使用に適しています. スナップタイプは,迅速な挿入と取り除くのに便利です.頻繁な接続と切断を必要とするシーンに適しています..
2保持力: 接続器が簡単に解散したり,例えば,使用過程で脱出したりしないようにするために,センターピンの保持力がよりよい.BMAコネクタの中枢ピンが 20N以上の保持力を持っている場合.
3耐久性:機械的な寿命が長く,一般的に少なくとも500倍以上のプラグと脱出に耐えることができます.高品質の製品はより耐久的です.
4コンパクトサイズ:BMAコネクタは小型プッシュインコネクタで,コンパクトサイズで,スペースが限られた機器に適しています.
環境への適応性
5温度範囲:通常 -55°C~+125°C,さらに広い温度範囲で動作し,様々な厳しい環境条件に適応できます.
6振動と衝撃耐性:良好な振動と衝撃耐性,依然として激しい振動と極端な温度条件下で安定した接続性能を維持することができます.航空宇宙に適している軍事や他の分野
適用:
1航空宇宙分野:航空機や衛星などの航空宇宙機器では,さまざまな電子機器とケーブルを接続してデータ送信と通信を実現するために使用されます.厳しい環境下で働ける高温,低温,強い放射線などで,軽量,小容量,高い信頼性の利点があります.航空宇宙車両の重量と体積を削減し,性能と効率を向上させる.
2試験・測定器具: 通常は,ベクトルネットワーク分析器具,スペクトル分析器具,信号生成器具など,試験対象の試験器具と機器を接続するために使用されます.この試験・測定装置では試験結果の正確性と信頼性を確保するために,BMA女性マイクロストライプコネクタが正確な信号接続を提供できます.
3他の分野:また,いくつかの小型化された電子機器やマイクロ波コンポーネントでも幅広い用途があります.例えば,マイクロ波増幅器,ミキサー,フィルターおよび他のマイクロ波装置マイクロ波信号の処理と送信を実現するために,異なる回路モジュールを接続するために使用されます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
