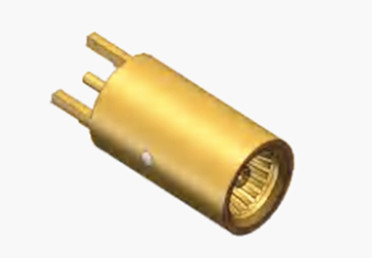

BMA メス PCB マウント RF マイクロストリップ付きコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| ハイライト: | 女性製の銅製RFコアシアルコネクタ,マイクロストリップ RF コアシアルコネクタ,PCBマウント RFコアシアルコネクタ |
||
BMA メス PCB マウント RF マイクロストリップ付きコアシアルコネクタ
IEC1169-33規格に準拠するBMAシリーズコネクタは,ユニークなスプリングシートデザインを組み込んだブラインドマットコネクタの一種である.この 設計 は,信頼 できる 接触 を 確保 し,機械 的 と 電気 的 の 性能 を 向上 さ せるこれらのコネクタは,軸間および半径間浮動能力の利点を提供し,コネクタごとに最小限のスペースを占め,軽量な構造を備えています.彼らはシャシーとキャビネットでブラインドマットアプリケーションに適していますシャシーとキャビネットの組み立てのためのモジュール接続に使用される.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~4GHz | |
| 定位電圧 | 500 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1500 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |

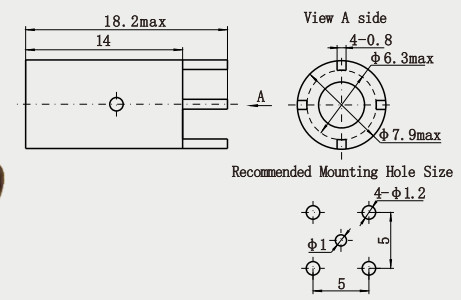

製品詳細:
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.58N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -45から155°C |
| IP 評価 (マッチ) | IP67 |
特徴:
1. 良い機械的特性: サイズが小さく軽量で,空間が限られた機器で使用しやすい. ブラインドペアリングの新しいデザインを採用し,迅速かつ安全なプラグと脱出を実現することができます.頻繁に接続と断断するアプリケーションに適しています電気通信インフラストラクチャ,レーダーシステムなどなどで,設備の使用効率と保守の便利性を効果的に向上させることができます.
2. 合理的な構造設計:構造的にはSMAシリーズのプッシュイン形式であり,インターフェースインターフェースは空気インターフェースを採用します.このデザインは,コネクタのサイズと重量を減らすのに役立ちます.良質な電気性能を維持しながら.
適用:
1通信機器:無線通信ベースステーションでは,RFトランシーバーモジュール,電源増幅器,高周波信号の伝送を実現するためのフィルターおよびその他の部品. サイズが小さいため,盲目挿入とスライドイン接続方法により,スペースが限られたベースステーション機器で迅速なインストールと保守に便利です.設備の信頼性と安定性を向上させ 維持コストを削減できる.
2レーダーシステム: 段階配列レーダーシステムのRFバックプレーンおよびバックプレーンのコンポーネントなどの相互接続に適用され,レーダー信号の効率的な送信と配布を実現できます.レーダー検出の精度と応答速度を向上させる. Its good electrical and mechanical properties can ensure stable work in complex electromagnetic environment and meet the requirements of radar system for high-frequency and high-precision signal transmission.
3航空宇宙: 航空機,衛星,その他の航空宇宙機器において,衛星通信アンテナなどの様々な電子機器と通信システムを接続するために使用される.空中レーダー電子戦システムなどBMAコネクタの小型化と軽量特性により,航空宇宙機器の重量を削減し,機器の持ち運びと移動性を向上させることができます.航空宇宙の厳しい環境に適応する能力がある.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
