金属塗装 密閉式接続 9ピン ヘッダ JMC-271
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属への多ピンヘッダ | ピン: | 9つのピン |
|---|---|---|---|
| メッキ: | 金メッキ | インピーダンス: | 他の |
| ピン材料: | Kovar 4J29 | シェル材質: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 金で覆われた密閉式接続器,9ピンヘッダ JMC-271,ガラスから金属のシール接続器 |
||
9ピンマルチピンヘッダー、ハーメチックガラスメタルコネクタ、金メッキフィードスルー
ハーメチックガラスメタルシール RF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間のマイクロ波信号、電力信号、制御信号の伝送に使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電正接のガラスを絶縁支持材として使用しています。ハウジングと導体は コバール合金でできており、高温で焼結され、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルを備えています。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラスメタル マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 9ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプ
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
|
ハーメティシティ 漏洩率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | 単一ピンで≥2000MΩ、マルチピンで≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
JMC-271の概略図:
| 型番 | A | B | C | D | E | F | G | H | ピン数 | 列数 | 終端 |
| JMC-271 | 8 | 3 | 1.5 | 22.5 | 1.5 | 2.54 | 0.6 | 0 | 9 | 1 | はんだ |

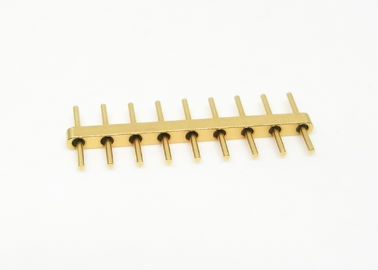

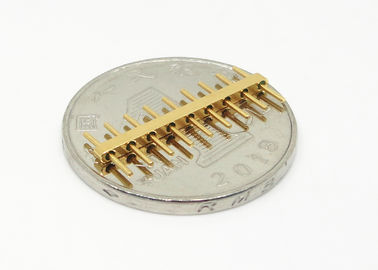

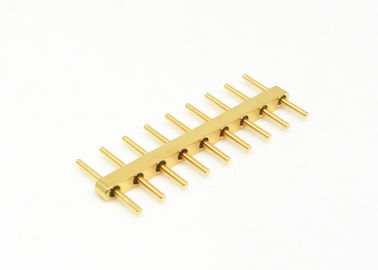

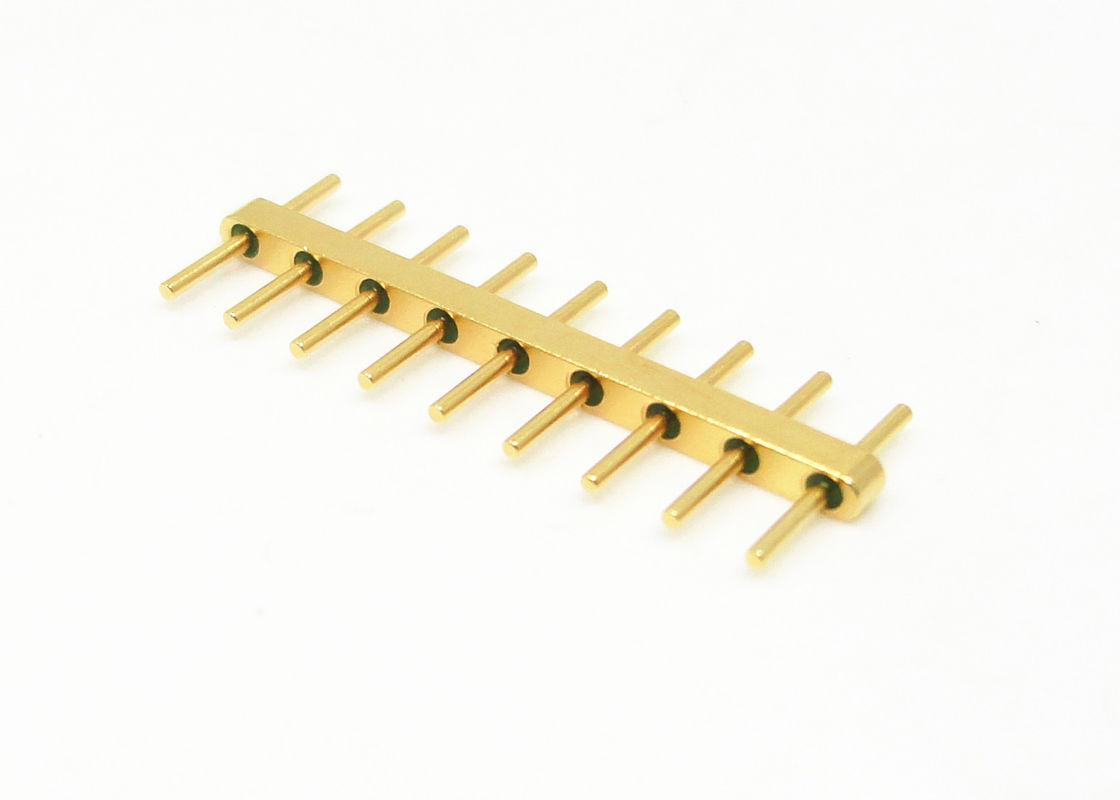

JMC-271の写真
特徴:
-小型
-軽量
-ハーメチック
-安定した品質と高い信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
用途:
エレクトロニクスパッケージ、衛星、レーダーなどの航空電子工学、航空宇宙、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳密な 公差管理
-標準およびカスタムデザインを選択可能
-高 コストパフォーマンスの高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品
関連製品:
注意:
当社は100,000種類以上の ハーメチックガラスメタルシールコネクタ を取り扱っております。 お探しのコネクタが見つからない場合は、詳細をお知らせください。
