TNC 女性 防水 4ホール フレンズ PCB マウント RF コンネクタ 優れた信号伝達
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | 低音 |
| 設計基準:: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | 4ホールフレンズ RFコネクタ,TNC 女性用防水RFコネクタ |
||

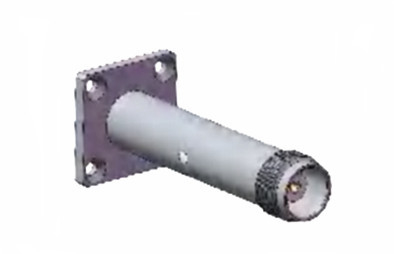

優れた信号伝達 TNC 女性 防水 4 穴 フレンズ PCB マウント RF コネクタ
TNCシリーズの製品は,BNCコネクタのスレッドバージョンである.TNCRFコネクタには交配のための螺栓スレッドがある.これらのコネクタは小型,スレッド,DCから11GHzまで動作する恒常50Ohmインピーダンスの防水ユニットTNCコネクタには,標準と逆極性が2種類ある.これらの低コストコネクタは,通常,鋳造および鋳造部品を使用する.工業用製品に匹敵する性能ではないかもしれませんがこれらのコネクタは,様々な商業用アプリケーションに理想的です.アンテナ接続に使用され,航空電子,通信,一般産業市場で多くのアプリケーションがあります.逆極性と75Ohm TNCコネクタも利用可能.
仕様
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |
特徴:
- 性能が工業用製品や高品質の製品と一致しないかもしれませんが,これらのRFクリップコネクタは様々な商業用アプリケーションに最適です.
- TNCシリーズのRF電子コネクタは,BNCコネクタのスレッドバージョンとして設計されています.
- TNC RFコネクタには,交配用の螺旋スレッドが備わっています.それらは,DCから11GHzまで動作する恒常50オムの阻力を持つ小型,スレッド付き,防水ユニットです.
- TNCコネクタは2種類あります 標準と逆極性です
- これらの低コストのRFコネクタは,中国サプライヤーから通常,鋳造部品や鋳造部品を使用しています.
- TNCシリーズの製品は,幅広い作業周波数範囲を有し,信頼性の高い接続を提供します.
適用:
-
航空および航空宇宙:TNCコネクタは,アンテナ,トランシーバー,および他のRFコンポーネントを接続するための航空電子システムで広く使用されています.
-
防衛および軍事:これらのコネクタは,信頼性と頑丈性により,軍事通信システム,レーダーシステム,および他の防衛機器で使用されます.
-
通信システム:TNCコネクタは,二方向ラジオ,ウォーキー・トッキー,ベースステーションなどの無線通信システムで使用されます.
-
試験・測定機器:これらのコネクタは,試験機器,オシロコープ,スペクトル解析機,RFケーブルおよびデバイスを接続するための信号発生器で使用されます.
-
研究開発: TNCコネクタは,RF機器を接続し,電子機器と電信分野での実験を行うために研究ラボで使用されます.
-
消費者電子機器:TNCコネクタは,アマチュアラジオ機器やハムラジオセットなどの一部の消費者電子機器で見つけることができます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
