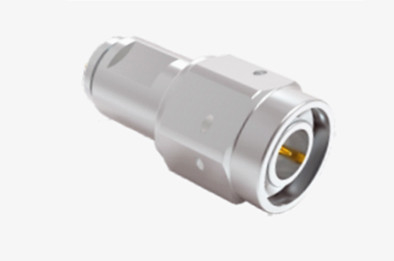

SFF-50-3-1ケーブルのためのTNC直角男性ステンレス鋼RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 材料: | 青銅 |
| 接触材料: | 黄銅、BeCu | 耐久性: | 500 サイクル |
| 設計基準:: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | TNC直射RFコアシアルコネクタ,ステンレス鋼のRFコアシアルコネクタ,SFF-50-3-1 RFコアシアルコネクター |
||
SFF-50-3-1ケーブルのためのTNC直角男性ステンレス鋼RFコアシアルコネクタ
TNCシリーズの製品は,BNCコネクタのスレッドバリエーションで,安全な交配のためにスクリュースレッドを備えています.これらのミニチュア,スレッド,防水装置は,一貫した50オームのインピーダンスを維持し,DC-11GHz周波数範囲内で動作する.. TNCコネクタには2つの主要タイプがあります:標準と逆極性.通常,鋳造部品と鋳造部品から作られています.これらのコスト効率の良いコネクタは,様々な商業用アプリケーションに適しています. 性能は工業用製品や高品質の製品に匹敵しないかもしれませんが,アンテナ接続などのアプリケーションでは優れています.防衛さらに,逆極度とTNCコネクタの75オムバージョンも利用可能である.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

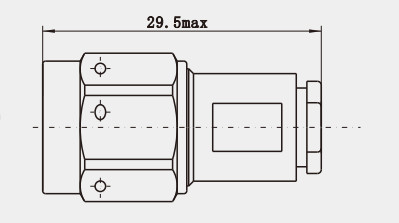

詳細な図
特徴:
1糸付き接続:糸付き接続,この接続は,バイエネットや他の接続方法と比較して,接続をより堅牢で信頼性の高い,よりよく,偶然の松散を防ぐことができます.接続の高い安定性を必要とする場合に適しています.例えば,モバイル通信機器の振動条件など.
2外伝導体の内径は6.5mm (0.256インチ) で,BNCタイプ,SMAタイプなどの他の一般的なRF同軸コネクタがあります.など明らかに大きな違いがあり,使い方によって識別し,区別することが容易です.
適用:
1ワイヤレス通信: ワイヤレスベースステーション,衛星通信機器,無線送信機を接続して安定したRF接続を提供するために使用されます.ベースステーション間の信号伝送か,ベースステーションとモバイル端末間の通信かTNCコネクターは,同時に通信する多数のユーザーのニーズを満たすために,効率的で安定した信号伝送を保証することができます.
2ワイヤード通信:ローカルエリアネットワークやメトロポリタンエリアネットワークなどのワイヤード通信システムでは,TNCコネクタを使用して様々なワイヤード通信機器を接続できます.スイッチなどネットワークの高速データ転送と安定した運用を実現するために
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
