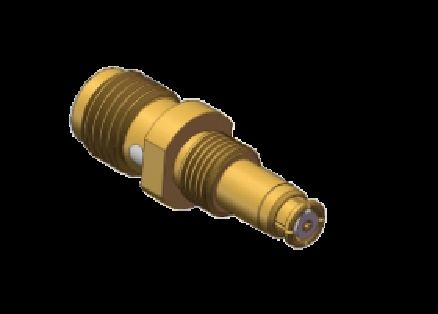

ストレート SMA ジャック - SMP ジャック アダプター 周波数範囲 0.3MHz ～ 18GHz マイクロ波コンポーネント使用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | スマジャックからSMPジャックアダプタ | モデル: | SMA/SMP-KK10 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～18GHz | 差し迫り: | 50Ω |
| DWV: | 500V | 絶縁抵抗: | >5000MΩ |
| スタイル: | 真っ直ぐ | 絶縁体: | PTFE |
| ハウジング: | 銅合金、金メッキ | 連絡先: | 銅合金、金メッキ |
| 温度: | -55℃～+125℃ | 長さ: | 最大20.1mm |
| 応用: | レーダーおよび通信システム、マイクロ波コンポーネント | 在庫あり: | >300個 |
| ハイライト: | SMP ジャック - SMP ジャック アダプター,RF 同軸アダプター 0.3MHz-18GHz,マイクロ波コンポーネント SMP コネクタ |
||
製品説明:
SMA-to-SMPアダプタは,RFおよびマイクロ波分野におけるシリーズ間コアキサアルアダプタで一般的に使用されています.その基本的な機能は,スレッドされたSMAインターフェイスとプッシュオンSMPインターフェイスを持つデバイス間の相互接続を可能にすることですこのアダプタは,高周波,低損失性能,安定した機械性能を活用し,実験室のRFテストと測定などのシナリオで広く使用されています.衛星通信機器5G通信や航空宇宙分野における試験機器にも対応しています.高価な機器のコネクタインターフェースを効果的に保護し,ボード対ボードの相互接続などの高精度の接続要件を満たす異なるインターフェースを持つデバイス間の効率的な互換性を達成する.
|
電気特性
|
||
|
阻力
|
50Ω
|
|
|
周波数範囲
|
DC~40GHz
|
|
|
定位電圧
|
170VRMS
|
|
|
ダイレクトリック 電圧抵抗
|
500VRMS
|
|
|
断熱抵抗
|
≥5000MΩ
|
|
|
|
外導体
|
通常≤2.5mΩ
|
|
中央導体
|
通常≤6mΩ
|
|
|
VSWR
|
≤13
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| ストレート | ≤125 | ≤13 | ≤14 | |
| 右角 | ≤13 | |||
| アダプター | ≤125 | ≤13 | ≤14 | |
| ほか | ≤13 |
SMAからSMPの概要の大きさ ジャックからジャック: SMA/SMP-KK10 18GHzまで
他の類似のストレートSMAからSMPへ ジャックからジャック: SMA/SMP-KK3
他の類似のストレートSMA ジャックからSMP ジャック アダプター: SMA/SMP-KK9
応用:
Xi'an Elite Electronicは,RFコネクタとアダプター,マイクロ波/波導部品とケーブルアセンブリの主要なメーカーであり,航空,航空,ナビゲーション,サトコン,レーダー,通信農地では23年以上.
カスタマイズ:
異なる長さのSMPストレートアダプタのための製品カスタマイズサービスが提供されています:
ブランド名:ELT
MOQ: 200 pcs
価格: 量によって異なります
設計図や詳細を 送信してください. 評価を エンジニアに委ねます. 代替モデルを 提案したり,解決策を 提供したりします.
接続器のカスタマイズも提供できます.SMA,SSMA,SMP,SSMP,CSMP,SMPS,ASMP,N,TNC,TNCA,BMA,SBMA,2.92mm,2.4mm,1.85mm,マイクロDコネクタRF負荷アンテナ,フィルター,電源分割器,コップラー
梱包と輸送:
SMP ストレート アダプターのパッケージ:
1枚/小さなプラスチック袋
10個/大きなプラスチック袋
100個/カートン
SMPストレートアダプタは,輸送中に保護を確保するために小さな紙箱に安全に梱包されています. 箱は,簡単に識別するために製品名と仕様をラベル付けされています..
配送のために,SMPストレートアダプタはカロンに置かれています.我々は配送後に追跡番号を提供します.
