製品説明:

SMPコネクタは、最大40GHzの高周波アプリケーション向けに設計されたプッシュオンサブミニチュアRF同軸アダプタコネクタです。コンパクトなサイズと信頼性の高いパフォーマンスで知られており、さまざまな電子機器、システム、通信、スタコム、レーダーなどの基板間接続に最適です。高密度基板接続を実現するために、より大きな取り付けスペースを節約できます。オスプラグには、フルデテント、リミテッドデテント（セミデテント、ハーフデテントとも呼ばれる）、スムースボア（キャッチャーミットを含む）の3つの構造があります。

異なる使用アプリケーションに応じて、ユーザーは異なる構造のオスプラグを選択できます。周波数インターセプションが必要ない場合は、フルデテントを選択できます。フルデテントは、最大の接続保持力、最高の耐振動性・耐衝撃性を備えています。ケーブル接続に一般的に使用されます。

挿入回数が多い場合は、リミテッドデテント（セミデテント、ハーフデテントとも呼ばれる）を使用できます。T保持力は中程度ですスムースボア構造に基づいていますPCBアセンブリおよびブラインドメイティング接続に広く使用されています。

ユーザーがより多くのSMPボード間RF同軸アダプタコネクタを組み立てる必要がある場合、または組み立てる必要がある場合は、スムースボア構造を選択できます。スムースボアは、同じ嵌合力と離脱力を持ち、軸方向および半径方向のミスアライメントを許容します。ブラインドメイティング接続でよく使用されます。

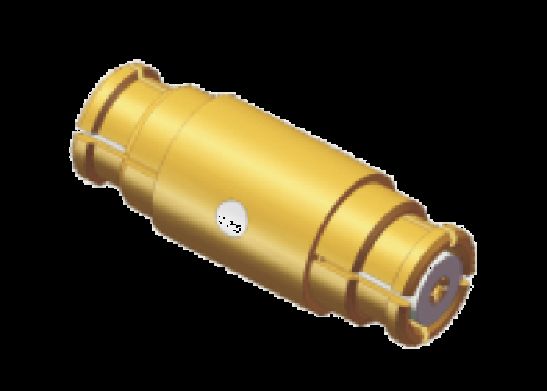

SMPジャック対ジャックの外形寸法:SMP-KK13 最大18GHz

その他SMPメス対メス類似モデル: SMP-KK25 最大40GHz

その他の製品については、フランジマウントSMPRF同軸アダプタコネクタカタログ sales3@xa-elite.com.cn までお気軽にお問い合わせください。

アプリケーション:

Xi'an Elite Electronicは、航空宇宙、航空、ナビゲーション、衛星、レーダー、通信分野で23年以上にわたり、RFコネクタ＆アダプタ、マイクロ波/導波路コンポーネント＆ケーブルアセンブリの大手メーカーです。

カスタマイズ:

異なる長さのSMPストレートRF同軸アダプタコネクタの製品カスタマイズサービスが利用可能です:

ブランド名: ELT

MOQ: 200個

価格: 数量による

図面または詳細をお送りいただければ、エンジニアが評価を手配するか、代替モデルをお勧めするか、ソリューションを提供いたします。

また、コネクタのカスタマイズも可能です。例えばSMA、SSMA、SMP、SSMP(SMPM)、CSMP(SMPS)、ASMP、N、TNC、TNCA、BMA、SBMA、2.92mm、2.4mm、1.85mm、マイクロDコネクタ、RFロード、アンテナ、フィルタ、パワーディバイダ、カプラ。

梱包と配送:

SMPストレートの梱包RF同軸アダプタコネクタ:

1個/小ビニール袋

10個/大ビニール袋

100個/カートンボックス

SMPストレートRF同軸アダプタコネクタは、配送中の保護を確実にするために、小さな段ボール箱にしっかりと梱包されています。箱には製品名と仕様が記載されており、識別が容易です。

配送のため、SMPストレートRF同軸アダプタコネクタはカートンに入れられます。発送後に追跡番号をお知らせします。
