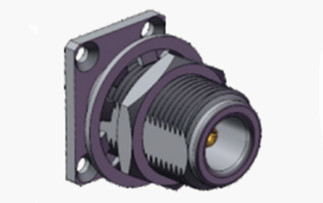

ニッケルメッキ N-KYFD1 バルクヘッド メス フランジマウント RF同軸コネクタ 安定接続用

Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection
Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection

大画像 :  ニッケルメッキ N-KYFD1 バルクヘッド メス フランジマウント RF同軸コネクタ 安定接続用 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: ELT (Elite)
証明: ISO-9001-2015
モデル番号: N-KYFD1
お支払配送条件:
最小注文数量: 100個
価格: 交渉可能
パッケージの詳細: 標準輸出箱
受渡し時間: 5~7 営業日 (在庫の場合)
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 1,000月に1000個
詳細製品概要
製品名: NのタイプRF同軸Conector 塗装: ニッケル付
阻力: 50Ω 周波数範囲: DC~11GHz
モデル: N-KYFD1 性別: 女性
製品名: NのタイプRFの同軸コネクタ
ハイライト:

ニッケルメッキ N-KYFD1 バルクヘッドコネクタ

,

メス フランジマウント RF同軸コネクタ

,

安定した接続 RF同軸アダプタ

ニッケルメッキNバルクヘッドメスフランジマウントRF同軸コネクタ

Nタイプコネクタはねじ込み式のエンゲージメント機構を採用しており、優れた耐振動性と最適化された電気的性能を発揮します。標準周波数範囲は最大11 GHzですが、当社の先進モデルは動作能力を18 GHzまで拡張します。これらのコネクタは、さまざまなRFケーブルタイプとの互換性を維持し、航空電子工学、航空宇宙システム、レーダーネットワーク、マイクロ波アプリケーション、デジタル通信インフラストラクチャ、および精密測定機器に不可欠なコンポーネントです。

当社のエンジニアリングチームは、正確な仕様に合わせたNタイプソリューションの製造を専門としています。ストレートまたは直角構成、パネルマウント、シャーシマウント、またはフランジマウントのデザインが必要な場合でも、お客様の正確なアプリケーションニーズを満たすために完全にカスタマイズされたアダプターとコネクタを提供します。



仕様

注:モデルの具体的なデータは、製品仕様シートのデータに基づいています。

電気的特性
インピーダンス 50Ω
周波数範囲 DC~11GHz(最大18GHz)
定格電圧 1000VRMS*(最大海抜)
誘電体耐電圧 1500VRMS*(最大海抜)
絶縁抵抗 ≥5000MΩ
センターコンタクト抵抗 アウターコンタクト ≤0.5mΩ
センターコンタクト ≤1.5mΩ
VSWR ≤1.3
材質および機械的特性
センターコンタクト オス 真鍮、金メッキ
メス リン青銅、金メッキ
レジリエントコンタクト リン青銅 ニッケルメッキ不動態化
シェル/ハウジング 真鍮ステンレス鋼 金メッキ不動態化
ケーブルクランプ 真鍮 ニッケルメッキ
絶縁体 PTFE
ガスケット シリコーンゴム
耐久性 500サイクル

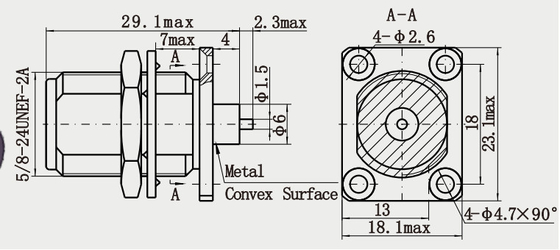

詳細図

ニッケルメッキ N-KYFD1 バルクヘッド メス フランジマウント RF同軸コネクタ 安定接続用

ニッケルメッキ N-KYFD1 バルクヘッド メス フランジマウント RF同軸コネクタ 安定接続用

特徴:

1.ねじ込みカップリング設計:回転締め付けによる信頼性の高い接続で、良好な機械的安定性と耐振動性を提供し、振動環境(例:航空宇宙、自動車機器)に適しています。
2.マルチマウント:ストレート、直角、フランジマウント、またはバルクヘッドマウント構成をサポートし、さまざまなスペース要件に対応します。

用途:

1.放送およびラジオ・テレビ
放送用テレビ送信機:送信機とアンテナを接続して高周波RF信号(例:UHF/VHF帯)を送信し、安定した信号カバレッジを確保するために使用されます34。
ケーブルテレビネットワーク:ケーブル分配システムでは、Nタイプコネクタを使用して同軸ケーブルと機器を接続し、アナログ/デジタル信号伝送をサポートします3。
2.試験・測定機器
ベクトルネットワークアナライザ/スペクトラムアナライザ:テスト対象デバイスと機器を接続するための標準インターフェースとして使用され、高精度信号テスト(例:DC~18 GHz)をサポートします14。
信号発生器/オシロスコープ:RF信号の入出力に使用され、低反射と低損失を保証します1



製品カタログ:

RFアダプター
RFケーブルアセンブリ
ガラスメタルハーメチックシール
J30Jシリーズコネクタ
マイクロ波ロータリージョイント
導波管-同軸アダプター
SMA/SSMA RFコネクタ
SMP/SSMP RFコネクタ
MCX/MMCX RFコネクタ
TNC RFコネクタ
NタイプRFコネクタ
BNC RFコネクタミリ波コネクタ(2.4mm、2.92mm)



梱包・配送:

*標準輸出カートン
*お客様の要件に応じて



注意:
10,000種類以上のNタイプ コネクタを取り揃えております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
詳細.
