N 4穴のフレンズ・バルチエッド マイクロストリップ付きニッケル付 RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KYB2 | 性別: | 女性 |
| 材料: | 青銅 | 隔熱器: | PTFE |
| 耐久性: | 500 サイクル |
N 4穴のフレンズ・バルチエッド マイクロストリップ付きニッケル付 RF同軸接続器
N型コネクタには,スクリュースレッド接続メカニズムがあり,強力な振動抵抗と優れた電気性能を提供します.標準の11GHzを上回るこれらのコネクタは,様々なRFケーブルタイプと幅広い互換性を示し,航空電子,航空宇宙工学,レーダーシステム,マイクロ波技術,デジタル通信高周波試験装置
N型ソリューションの製造に特化しています 客のニーズに合わせて 設計されていますまたはフレンズマウント設計.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

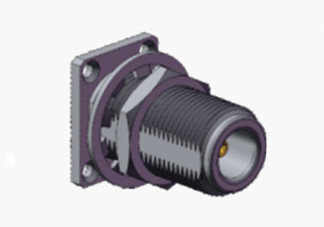

詳細な図

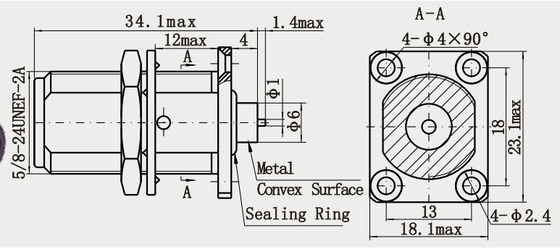

輪郭図:
特徴:
1環境への適応性
振動と衝撃耐性: 螺紋式ロック構造は,機械的な振動と衝撃に効果的に抵抗し,厳しい環境 (例えば航空宇宙,軍事機器) に適しています.
温度帯:通常, -55°C から +125°C の範囲で安定している.軍用品は極端な温度にも耐える.
保護レベル: 防水・防塵設計 (IP67/IP68など) がオプションで,屋外や湿った環境に適しています.
2互換性と柔軟性
様々なケーブルに適応可能: 半柔軟ケーブル,半硬ケーブル,柔軟ケーブルなどに対応し,さまざまなアプリケーションシナリオ (例えば試験機器,ベースステーション,レーダーシステム).
パーソナライズ: インターフェイスタイプ,周波数帯,材料 (腐食耐性ステンレス鋼など),表面処理 (金付,ロジウム付など)要求に応じてカスタマイズすることができます.
応用:
1産業と研究
マイクロ波実験とRF研究開発:アンテナ設計と材料分析14などの実験室環境における高周波信号試験と機器統合をサポートする.
高性能データセンター:サーバーと通信機器間の高速RFリンクで信号の整合性を確保する4.
2. その他の特殊シナリオ
屋外無線監視:セキュリティシステムでは,N型コネクタは防水設計 (例えばフレンズマウント) によって雨や雪に適しています14.
高出力アプリケーション:マイクロ波炉,RF暖房設備,Nコネクタが高出力伝送に対応できる14
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
|
ミリメートル波接続器 (2.4mm,2.92mm)
|
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
