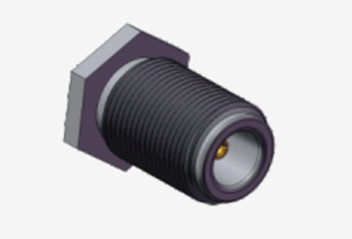

N マイクロストライプ付き女性ニッケル付防壁RFコアシアル接続器

N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip
N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip

大画像 :  N マイクロストライプ付き女性ニッケル付防壁RFコアシアル接続器 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: ELT (Elite)
証明: ISO-9001-2015
モデル番号: N-KYD17
お支払配送条件:
最小注文数量: 100個
価格: 交渉可能
パッケージの詳細: 標準輸出箱
受渡し時間: 5~7 営業日 (在庫の場合)
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 1,000月に1000個
詳細製品概要
製品名: NのタイプRF同軸Conector 塗装: ニッケル付
性別: 女性 周波数範囲: DC~11GHz
モデル: N-KYD17 阻力: 50Ω
製品名: NのタイプRFの同軸コネクタ
ハイライト:

NメスバルクヘッドRFコネクタ

,

ニッケルメッキ同軸コネクタ

,

マイクロストリップRF同軸アダプタ

マイクロストリップ付きN型メスニッケルメッキバルクヘッドRF同軸コネクタ

N型コネクタは、ねじ込み式のインターフェースを備えており、確実な接続と優れた耐振動性、最適な電気的性能を保証します。通常、周波数範囲は11 GHzまでですが、当社の先進モデルは18 GHzまでの動作をサポートします。これらのコネクタは、さまざまなRFケーブルタイプとの幅広い互換性を示し、航空宇宙工学、レーダーシステム、マイクロ波技術、デジタル通信、高周波試験装置などの業界で広く利用されています。

当社は、多様な仕様に合わせて完全にカスタマイズ可能なN型コネクタとアダプターを提供しています。ストレートまたは直角構成、パネルマウントまたはシャーシマウント設計が必要な場合でも、お客様固有のアプリケーションニーズを満たすようにソリューションを精密に設計できます。

N マイクロストライプ付き女性ニッケル付防壁RFコアシアル接続器



仕様

注:モデルの具体的なデータは、製品仕様書に記載されているデータに基づいています。

電気的特性
インピーダンス 50Ω
周波数範囲 DC~11GHz(最大18GHz)
定格電圧 1000VRMS*(海抜最大)
誘電体耐電圧 1500VRMS*(海抜最大)
絶縁抵抗 ≥5000MΩ
センター導体抵抗 外導体 ≤0.5mΩ
センター導体 ≤1.5mΩ
VSWR ≤1.3
材質・機械的特性
センター導体 オス 真鍮、

ニッケルメッキ

メス リン青銅、

ニッケルメッキ

レジレントコンタクト リン青銅 ニッケルメッキ
シェル/ハウジング 真鍮、ステンレス鋼

ニッケルメッキ

ケーブルクランプ 真鍮 ニッケルメッキ
インシュレーター PTFE
ガスケット シリコーンゴム
耐久性 500サイクル

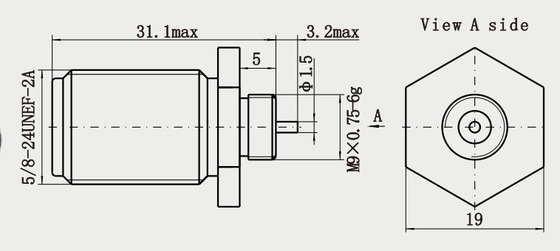

詳細図

N マイクロストライプ付き女性ニッケル付防壁RFコアシアル接続器

特徴:

1. 互換性と柔軟性
様々なケーブルに対応:セミフレキシブルケーブル、セミリジッドケーブル、フレキシブルケーブルなどに対応し、さまざまなアプリケーションシナリオ(例:試験装置、基地局、レーダーシステム)をカバーします。
カスタマイズ:インターフェースタイプ、周波数範囲、材質(例:耐腐食性ステンレス鋼)、表面処理(例:金メッキ、ロジウムメッキ)は、要件に応じてカスタマイズ可能です。
2. 代表的なアプリケーションシナリオ
通信分野:マイクロ波通信、衛星通信、5G/6G基地局、光ファイバー-アンテナリンク。
試験・測定:ベクトルネットワークアナライザ、スペクトラムアナライザ、信号発生器などのRFインターフェース。
産業・航空宇宙:レーダーシステム、高周波試験装置、航空機通信、産業用制御システム。
産業・科学研究:RF実験、マイクロ波デバイス試験、高性能データセンターでの高速伝送。



アプリケーション:

1. 産業・航空宇宙
レーダーシステム:レーダー送受信モジュールとアンテナを接続するために使用され、高出力、高周波信号伝送のニーズに対応します14。
高周波試験装置:産業用通信および試験システムにおいて、N型コネクタは耐振動性、防水性、防塵性を備えた信頼性の高い接続を提供します14。
航空機搭載機器:航空機搭載通信およびナビゲーションシステムで使用され、極端な温度や機械的衝撃環境に対応します14。
2. 産業・研究
マイクロ波実験およびRF研究開発:アンテナ設計や材料分析などの実験環境における高周波信号試験および機器統合をサポートします14。
高性能データセンター:サーバーと通信デバイス間の高速RFリンクに使用され、信号の完全性を確保します4。



製品カタログ:

RFアダプター
RFケーブルアセンブリ
ガラス-金属ハーメチックシール
J30Jシリーズコネクタ
マイクロ波回転ジョイント
導波管-同軸アダプター
SMA/SSMA RFコネクタ
SMP/SSMP RFコネクタ
MCX/MMCX RFコネクタ
TNC RFコネクタ
N型RFコネクタ
BNC RFコネクタミリ波コネクタ(2.4mm、2.92mm)



梱包・配送:

* 標準輸出カートン
* お客様の要件に応じて



注:
当社は10,000種類以上のN型 コネクタを取り扱っています。お探しのコネクタが見つからない場合は、詳細をお知らせください。
