N-KYD13 金メッキ N バルクヘッド メス マイクロストリップ RF 同軸コネクタ (真鍮ピン付き)

オンラインです
認証
中国 Xi'an Elite Electronics Co., Ltd. 認証
中国 Xi'an Elite Electronics Co., Ltd. 認証
プロダクトは予想通りそして良質丁度でした。でした優秀整備して下さい。完全に再度から命令します。

—— グレゴリー、米国

私の条件を理解し、右の部品を追求しました。

—— イアン、ニュージーランド

それはあなたに対処する大きい喜びで、あなたの助けおよび提案に感謝します。近い将来により多くのcopperationがあることを望んで下さい。

—— Terence、シンガポール

SMPのコネクターは良質、漏出率非常に経済的な価格の1*10^-9 mbar*l/s.aの大きい取り引きに達することができますです。

—— Jonh、米国

専門の販売人

—— Abdu、サウジ アラビア

高周波のコネクタが 良かった

—— ジャッキー,韓国

ケーブルをテストしたところ 期待通りだ

—— ジョシュ,イギリス

N-KYD13 金メッキ N バルクヘッド メス マイクロストリップ RF 同軸コネクタ (真鍮ピン付き)

N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin
N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin

大画像 :  N-KYD13 金メッキ N バルクヘッド メス マイクロストリップ RF 同軸コネクタ (真鍮ピン付き) ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: ELT (Elite)
証明: ISO-9001-2015
モデル番号: N-KYD13
お支払配送条件:
最小注文数量: 100個
価格: 交渉可能
パッケージの詳細: 標準輸出箱
受渡し時間: 5~7 営業日 (在庫の場合)
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 1,000月に1000個
詳細製品概要
製品名: NのタイプRF同軸Conector 塗装: 黄金塗装
性別: 女性 周波数範囲: DC~11GHz
モデル: N-KYD13 阻力: 50Ω
製品名: NのタイプRFの同軸コネクタ
ハイライト:

金メッキNバルクヘッドコネクタ

,

NメスマイクロストリップRFコネクタ

,

RF同軸コネクタ真鍮ピン

真鍮ピン付きNバルクヘッドメスマイクロストリップRF同軸コネクタ

Type-Nコネクタは、堅牢な耐振動性、優れた電気的性能、および最大11GHzの標準動作周波数を誇るねじ込み式同軸インターフェースです。高度なモデルでは、この容量を18GHzまで拡張しています。これらの汎用性の高いコネクタは、複数のRFケーブルプラットフォームで優れた信号整合性を示し、航空宇宙工学、レーダーシステム、マイクロ波技術、デジタル通信、RF計測、および高周波テスト環境で広く利用されています。

当社は、多様な技術仕様を満たすカスタムメイドのType-Nソリューションの製造を専門としています。当社のカスタマイズ機能には、コネクタの向き(標準または直角構成)、取り付けスタイル(パネルマウント、シャーシマウント、またはフランジマウント設計)、および特殊アダプター構成が含まれており、お客様固有のシステム要件への正確な統合を保証します。

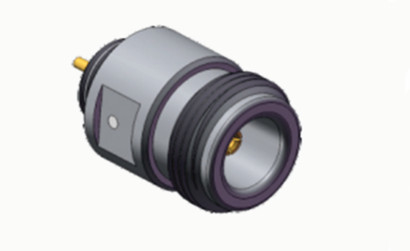

N-KYD13 金メッキ N バルクヘッド メス マイクロストリップ RF 同軸コネクタ (真鍮ピン付き)



仕様

注:モデルの特定データは、製品仕様シートのデータに基づいています。

電気的特性
インピーダンス 50Ω
周波数範囲 DC~11GHz(最大18GHz)
定格電圧 1000VRMS*(海抜最大)
誘電体耐電圧 1500VRMS*(海抜最大)
絶縁抵抗 ≥5000MΩ
センター導体抵抗 外導体 ≤0.5mΩ
センター導体 ≤1.5mΩ
VSWR ≤1.3
材質および機械的特性
センター導体 オス 真鍮、

ニッケルメッキ

メス リン青銅、

ニッケルメッキ

弾性コンタクト リン青銅 ニッケルメッキ
シェル/ハウジング 真鍮、ステンレス鋼

ニッケルメッキ

ケーブルクランプ 真鍮 ニッケルメッキ
絶縁体 PTFE
ガスケット シリコーンゴム
耐久性 500サイクル

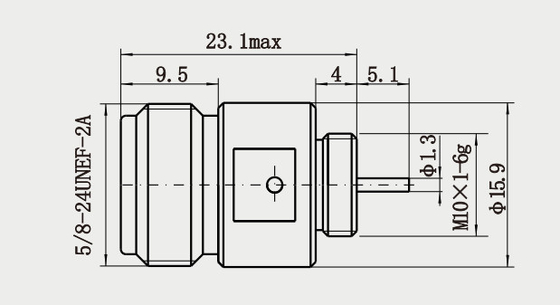

詳細図

N-KYD13 金メッキ N バルクヘッド メス マイクロストリップ RF 同軸コネクタ (真鍮ピン付き)

特徴:

1. 機械的特性
ねじ込みカップリング設計:回転締め付けによる信頼性の高い接続、良好な機械的安定性と耐振動性を提供し、振動環境(例:航空宇宙、自動車機器)に適しています。
マルチマウント:ストレート、直角、フランジマウント、またはバルクヘッドマウント構成をサポートし、さまざまなスペース要件に対応します。
耐久性:金属材料(真鍮またはステンレス鋼など)とメッキ(金または銀メッキなど)の組み合わせにより、耐摩耗性、耐腐食性、長期信頼性を確保します。



用途:

1. 航空宇宙
レーダーシステム:レーダー送受信モジュールとアンテナを接続するために使用され、高電力、高周波信号伝送のニーズに対応します14。
高周波テスト機器:産業用通信およびテストシステムでは、Nコネクタは耐振動性、防水性、防塵性を備えた信頼性の高い接続を提供します14。
航空電子機器:航空機搭載通信およびナビゲーションシステムで使用され、極端な温度および機械的衝撃環境に対応します14。
2. 産業および研究
マイクロ波実験およびRF研究開発:アンテナ設計や材料分析などの実験環境での高周波信号テストおよび機器統合をサポートします14。
高性能データセンター:サーバーと通信デバイス間の高速RFリンクに使用され、信号整合性を確保します4。



製品カタログ:

RFアダプター
RFケーブルアセンブリ
ガラス金属ハーメチックシール
J30Jシリーズコネクタ
マイクロ波ロータリージョイント
導波管-同軸アダプター
SMA/SSMA RFコネクタ
SMP/SSMP RFコネクタ
MCX/MMCX RFコネクタ
TNC RFコネクタ
NタイプRFコネクタ
BNC RFコネクタミリ波コネクタ(2.4mm、2.92mm)



梱包と配送:

* 標準輸出カートン
* お客様の要件に応じて



注意:
当社は10,000種類以上のNタイプ コネクタを取り扱っています。お探しのコネクタが見つからない場合は、詳細をお知らせください。
