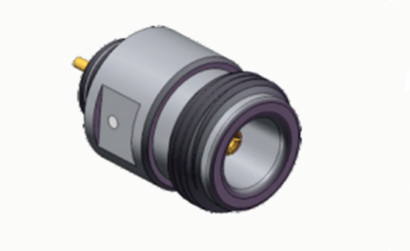

N ブラスピン付きの女性マイクロストライプRF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 黄金塗装 |
|---|---|---|---|
| 性別: | 女性 | 周波数範囲: | DC~11GHz |
| モデル: | N-KYD13 | 阻力: | 50Ω |
N ブラスピン付きの女性マイクロストライプRF同軸接続器
N型コネクタは 固い振動抵抗性,優れた電気性能,標準的な動作周波数は 11 GHz までのものですが 進歩したモデルでは 18 GHz まで拡張していますこれらの汎用的なコネクタは,複数のRFケーブルプラットフォームで例外的な信号完整性を実証し,航空宇宙工学,レーダーシステム,マイクロ波技術,デジタル通信高周波のテスト環境です.
私たちは様々な技術仕様を満たす タイプNのソリューションを 製造することに特化しています私たちのカスタマイズ機能は,コネクタの方向性 (標準または直角配置) を包括しています特殊なアダプター構成により,独自のシステム要件に正確に統合できます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅,不oxidable steel |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

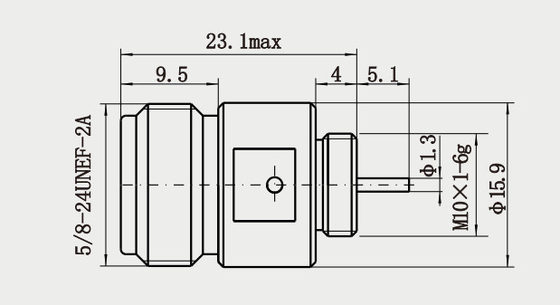

詳細な図
特徴:
1メカニカル特性
螺紋式結合設計:回転式緊縮による信頼性の高い接続により,良好な機械安定性と振動耐性を提供し,振動環境 (例えば,航空宇宙,自動車機器).
多重マウント: ストレート,右角,フレンズマウントまたはバルクエードマウントの構成をサポートし,異なるスペース要件を満たします.
耐久性: 耐磨性,耐腐蝕性,長期的信頼性を確保するために,金属材料 (銅や不?? 鋼など) と塗装 (金や銀塗装など) を組み合わせた.
応用:
1航空宇宙
レーダーシステム:レーダートランシーバーモジュールとアンテナを接続するために使用され,高電力高周波信号伝送のニーズに適応する14.
電子兵器機器: 軍事通信および妨害システムでは,Nコネクタは振動に耐える,防水性,防塵性のある信頼性の高い接続を提供します14.
航空機器:空中通信・ナビゲーションシステムで使用され,極端な温度や機械ショック環境に適応する14.
2産業と研究
マイクロ波実験とRF研究開発:アンテナ設計や材料分析などの研究室環境における高周波信号試験と機器統合を支援する14.
高性能データセンター:サーバーと通信機器間の高速RF接続で信号の整合性を確保する4.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
