N 壁面 女性 RF コアキシアルコネクタ マイクロストリップ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KYD9 | 性別: | 女性 |

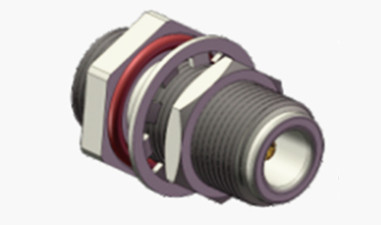

N 壁面 女性 RF コアキシアルコネクタ マイクロストリップ
N型コネクタは精密な設計で,特殊な振動耐性,最適化された電気性能,拡張周波数能力で知られるスレッドコアキサアルインターフェースである.標準モデルでは通常 11 GHz までに対応します18GHzまでの帯域幅を実現していますこれらの汎用的なコネクタは,様々なRFケーブルタイプの間で信号の整合性を維持し,航空宇宙工学の高い信頼性のシステムにおける不可欠な部品ですマイクロ波通信,デジタルデータ送信,RF機器プラットフォームN型ソリューションを設計し,特定のアプリケーション要件や環境課題に対応しています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

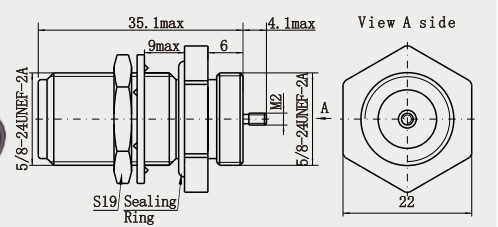

詳細な図
特徴:
1幅広い適応性: 幅広いRFケーブル (例えば半硬いケーブル,柔軟なケーブル) と互換性があり,アダプターを使用してSMA,BNC,TNCその他のコネクタに変換できます.マイクロ波装置に適している航空宇宙,レーダー,試験儀器などの分野 245.
2高出力処理: 基地局,送信機,衛星通信など,小型コネクタ (例えば,電波の電波の電源が電波の電源より大きい) より高い出力容量を持つ高出力RFアプリケーションに適しています.BNC) 36.
3便利な操作:スレッド付き接続により,手動または道具で迅速なプラグと脱出が容易になり,いくつかのモデルは溶接無クリップ方法をサポートする4.
4潜在的問題:インピーダンスのマッチング (50Ωと75Ωは混ぜることはできません),挿入と取り外しによる磨きによる反射の増加,誤用による損傷 (過度に締め付けなど) 35.
応用:
1ケーブルテレビネットワーク: 75Ωの同軸ケーブルをトランクス通信 (CATVシステムなど) に接続し,アナログ/デジタル信号伝送をサポートする.
2放送送信機:高電力放送信号に対応するためのFM/UHF送信機のためのRF出力ポート.
3フィルム・テレビ制作:カメラのワイヤレスマイク,ビデオ送信機器 (マイクロ波送信など) を接続する.
4マイクロ波装置:マイクロ波オーブン,RF加熱装置で高電力マイクロ波信号を送信する.
5レーダー検出器:自動車衝突回避レーダー,天気レーダーのためのRFフロントエンド接続.
粒子加速器/核磁共振: 科学研究機器における高周波制御信号またはRFエネルギーの伝送.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
