| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KYD9 | 性別: | 女性 |
| 製品名: | N型RFコアシアルコネクタ | ||
| ハイライト: | N-KYD9 バルクヘッドメスRFコネクタ,ニッケルメッキRF同軸コネクタ,マイクロストリップRF同軸アダプタコネクタ |
||
Nタイプコネクタは、精密に設計されたねじ込み式同軸インターフェースであり、優れた耐振動性、最適化された電気的性能、および拡張された周波数能力で知られています。標準モデルは通常最大11 GHzをサポートしますが、当社の高度な構成は最大18 GHzの動作帯域幅を実現します。これらの汎用性の高いコネクタは、さまざまなRFケーブルタイプにわたって信号整合性を維持し、航空宇宙工学、レーダーネットワーク、マイクロ波通信、デジタルデータ伝送、およびRF計測プラットフォームにわたる高信頼性システムに不可欠なコンポーネントです。当社は、特定のアプリケーション要件と環境課題に対処するための、カスタマイズされたNタイプソリューションの設計を専門としています。
仕様
注:モデルの具体的なデータは、製品仕様シートのデータに基づいています。
| 電気的特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC〜11GHz(最大18GHz) | |
| 定格電圧 | 1000VRMS*(海抜最大) | |
| 誘電体耐電圧 | 1500VRMS*(海抜最大) | |
| 絶縁抵抗 | ≥5000MΩ | |
| センター導体抵抗 | 外導体 | ≤0.5mΩ |
| センター導体 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 材質および機械的特性 | ||
| センター導体 | オス | 真鍮、金メッキ |
| メス | リン青銅、金メッキ | |
| 弾性コンタクト | リン青銅 | ニッケルメッキ不動態化 |
| シェル/ハウジング | 真鍮ステンレス鋼 | 金メッキ不動態化 |
| ケーブルクランプ | 真鍮 | ニッケルメッキ |
| 絶縁体 | PTFE | |
| ガスケット | シリコーンゴム | |
| 耐久性 | 500サイクル | |

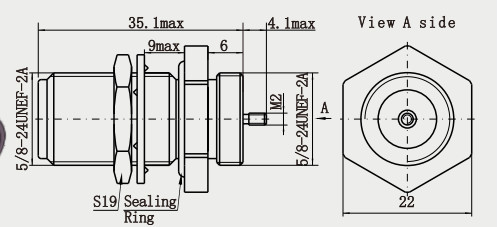

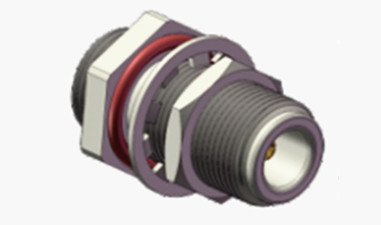

詳細図
![]()
![]()
特徴:
1.幅広い適応性:さまざまなRFケーブル(例:セミリジッドケーブル、フレキシブルケーブル)と互換性があり、アダプターを介してSMA、BNC、TNCなどのコネクタと変換可能で、マイクロ波機器、航空宇宙、レーダー、テスト機器などの分野に適しています245。
2.高電力処理:基地局、送信機、衛星通信などの高電力RFアプリケーションに適しており、小型コネクタ(例:BNC)よりも優れた電力容量を備えています36。
3.便利な操作:ねじ込み接続により、手動または工具による迅速な抜き差しが容易になり、一部のモデルははんだフリー圧着方法をサポートしています4。
4.潜在的な問題:インピーダンス整合(50Ωと75Ωは混合できない)に注意が必要であり、抜き差しの摩耗による反射の増加、誤用による損傷(締めすぎなど)に注意が必要です35。
アプリケーション:
1.ケーブルテレビネットワーク:トランク伝送(例:CATVシステム)の75Ω同軸ケーブルを接続し、アナログ/デジタル信号伝送をサポートします。
2.放送送信機:高電力放送信号に耐えるFM/UHF送信機のRF出力ポート。
3.映画およびテレビ制作:カメラワイヤレスマイク、ビデオ伝送機器(マイクロ波伝送など)の接続。
4.マイクロ波機器:電子レンジ、RF加熱機器での高電力マイクロ波信号の伝送。
5.レーダー検出器:自動車衝突回避レーダー、気象レーダーのRFフロントエンド接続。
粒子加速器/核磁気共鳴:科学研究機器での高周波制御信号またはRFエネルギーの伝送。
