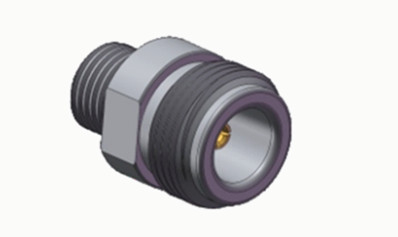

N マイクロストリップ付きのメス・バルチヘッドRFコネクタ M10X1
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KYD6 | 性別: | 女性 |
N マイクロストリップ付きのメス・バルチヘッドRFコネクタ M10X1
N型コネクタは精密な設計で,特殊な振動耐性,最適化された電気性能,拡張周波数能力で知られるスレッドコアキサアルインターフェースである.標準モデルでは通常 11 GHz までに対応します18GHzまでの帯域幅を実現していますこれらの汎用的なコネクタは,様々なRFケーブルタイプで信号の整合性を維持し,航空宇宙工学に広く使用されていますマイクロ波通信,デジタルデータ送信,RF機器プラットフォームN型ソリューションを設計し,特定のアプリケーション要件や環境課題に対応しています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

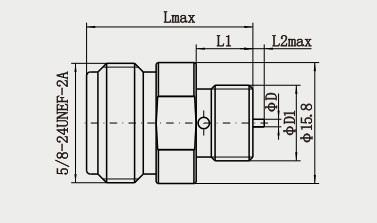

詳細な図
特徴:
1幅広い適応性: 幅広いRFケーブル (例えば半硬いケーブル,柔軟なケーブル) と互換性があり,アダプターを使用してSMA,BNC,TNCその他のコネクタに変換できます.マイクロ波装置に適している航空宇宙,レーダー,試験儀器などの分野 245.
高電源処理:高電源RFアプリケーション,例えばベースステーション,トランスミッター,衛星通信などに適しており,小型コネクタ (例えば,電源の電源が電源を供給する電源を供給する電源) より高い電源容量を持つ.BNC) 36.
2便利な操作:スレッド付き接続により,手動または道具で迅速なプラグと脱出が容易になり,一部のモデルは溶接無クリップ方法をサポートする4.
3潜在的問題:インピーダンスのマッチング (50Ωと75Ωは混ぜることはできません),挿入と取り外しによる磨きによる反射の増加,誤用による損傷 (過度に締め付けなど) 35.
応用:
1ネットワーク解析器/スペクトル解析器: 試験中の装置 (例えばアンテナ,フィルター) を機器に接続し,幅広く帯域 (0-18 GHz) のテストをサポートする.
2シグナル・ジェネレーター/アテンチュエーター: 研究室やフィールドテストで高精度RF信号を送信します.
ダークルーム試験:アンテナの方向図とEMC試験のためのRFリンク構築
3ケーブルテレビネットワーク: トランクスミッション (例えばCATVシステム) に75Ω同軸ケーブルを接続し,アナログ/デジタル信号伝送をサポートする.
4放送送信機:高電力放送信号に対応するためのFM/UHF送信機のためのRF出力ポート.
映画やテレビ制作:カメラのワイヤレスマイク,ビデオ送信機器 (マイクロ波送信など) を接続する.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
