N マイクロストリップ付きの女性用フレンズマウントされたRFコアシアル接続器

大画像 : N マイクロストリップ付きの女性用フレンズマウントされたRFコアシアル接続器ベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT (Elite)
証明:	ISO-9001-2015
モデル番号:	N-KFD496

お支払配送条件:

最小注文数量:	100個
価格:	negotiable
パッケージの詳細:	標準輸出箱
受渡し時間:	5~7 営業日 (在庫の場合)
支払条件:	T/T,L/C,ウェスタンユニオン
供給の能力:	1,000月に1000個

詳細製品概要

製品名:	N型RFコアシアルコネクタ	塗装:	金/ニッケル付
阻力:	50Ω	周波数範囲:	DC~11GHz
モデル:	N-KFD496	性別:	女性
ハイライト:	N 女性のRFコアシアルコネクタ , RF マイクロストリップ N 女性接続器 , N 女性用フレンジを装着したコネクター

N マイクロストリップ付きの女性用フレンズマウントされたRFコアシアル接続器

N型コネクタは,精密な設計で,強固な振動耐性,優れた電気性能,拡張周波数能力で知られるスレッドコアキシアルインターフェースである.標準モデルは通常11GHzまでサポートします18GHzまでの帯域幅を実現していますこれらの汎用的なコネクタは,複数のRFケーブルタイプに対応し,航空宇宙工学の高い信頼性のシステムに不可欠な部品ですマイクロ波通信,デジタルデータ送信,RF機器プラットフォームN型ソリューションを設計し,特定のアプリケーション要件や環境課題に対応しています.

仕様

注:モデルの特異データは,製品仕様表のデータに基づいています.

電気特性
阻力	50Ω
周波数範囲	DC~11GHz (最大18GHz)
定位電圧	1000VRMS* (マックス.海面)
ダイレクトリック電圧抵抗	1500VRMS* (マックス.海面)
断熱抵抗	≥5000MΩ
中心抵抗	外導体	≤0.5mΩ
	中央導体	≤1.5mΩ
VSWR	≤13
材料と機械特性
中央指揮者	男性	銅,金付
	女性	リンゴ青銅金属
回復力のある接触	リンゴ銅	ニッケル付消化
シェル / ハウシング	銅ステンレス	黄金塗装消化
ケーブルクランプ	青銅	ニッケル付
隔熱器	PTFE
ガスケット	シリコンゴム
耐久性	500 サイクル

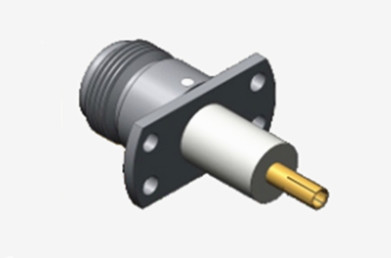

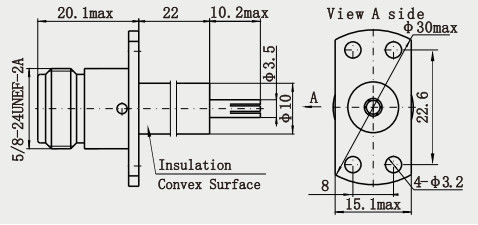

詳細な図

N マイクロストリップ付きの女性用フレンズマウントされたRFコアシアル接続器 0

N マイクロストリップ付きの女性用フレンズマウントされたRFコアシアル接続器 1

特徴:

1ローリング式ロックメカニズム: 中型ローリング式接続設計,回転式ロックによる固い接続,振動と衝撃に強い耐性,厳しい環境に適しています124.
2材料と耐久性: カーソリーの材料は主に銅や不oxidable steelで,接触抵抗を軽減し,電気伝導性と耐腐蝕性を高めるため,高性能モデルのいくつかは黄金塗装されています125.
3汎用設計: 男性/女性,標準極度/逆極度,直角,直角,パネルタイプ (2ホール/4ホール),フレンズタイプなどに分かれています.異なる設置要件を満たすために134.

応用:

1レーダーシステム:空中レーダーおよび船舶レーダーのためのトランシーバーモジュール,高周波 (例えばX/Ku帯) と振動抵抗の要件を満たす.
2衛星用負荷:衛星通信用負荷におけるトランシーバーとアンテナを接続し,宇宙放射線や温度変化に耐える.
3電子兵器:高周波信号を妨害装置や偵察装置で送信し,高電力パルスシナリオに適応する.
無人機と航空機:空中通信・ナビゲーション機器のRFリンク接続.
