高周波アプリケーションのためのNシリーズ女性RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-J200 | 性別: | 女性 |
| 断熱抵抗: | ≥500MΩ | VSwr: | ≤13 |
| ハイライト: | ステンレス鋼のRFコアシアルコネクタ,高周波RFコアシアルコネクタ,N シリーズ RF コアシアルコネクター |
||

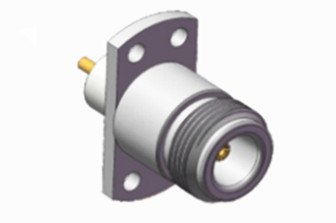

ステンレス・スティール・ハウジング Nシリーズ 女性 RF コアキシアル・コネクタ
N型コネクタは,優れた抗振動能力と電気性能で知られる,スレッド式結合を持つ同軸コネクタである.通常は11 GHzまでの周波数をサポートする.,これらのコネクタは様々なタイプの RFケーブルに適しており 航空,航空宇宙,レーダー,マイクロ波,デジタル通信,試験・測定器具N型コネクタとアダプタの異なるタイプのカスタマイズサービスを提供します. 客の特定の要求を満たすために,直角または直角構成を含む,フランジ・マウントやバルチード・マウントのオプション.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅 ステンレス |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

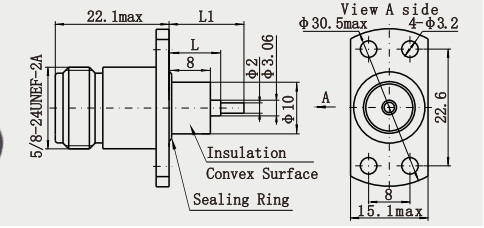

詳細な図
特徴:
1幅広く送信: 0から11GHzまでの幅広い信号周波数をサポートし,拡張型は18GHzまでカバーすることができます.様々なRFアプリケーションのニーズを満たすことができる.
2低損失: 高品質の材料と精密な製造プロセスを採用することで,信号伝送中に発生する損失は極めて低い.信号伝送の効率と質を向上させる.
3高い遮蔽性:通常は電磁性遮蔽性能が良い金属材料で作られています.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
応用:
1特殊な処理と試験の後,N型マイクロストライプコネクタは,厳しい環境条件 (高温,低温など) で安定して動作することができます.低温湿度など) の影響があり,使用寿命が長いため,屋外や様々な複雑な環境での使用に適しています.
2汎用性:N型マイクロストリップコネクタは,半硬ケーブルや柔軟ケーブルなど,多くの種類のケーブルと互換性があり,より幅広い適用範囲を提供します.国際基準にも準拠しています (eIEC と IEEE) は,他の機器と簡単に交換し,統合できます.
3便利な設置と保守:スレッド式接続方法により,N型マイクロストリップコネクタは簡単かつ迅速にインストールされ,複雑な溶接プロセスの必要性がなくされます.さらに耐久性と信頼性により 維持費と頻度が削減され システムの全体的な効率が向上します
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
