N マイクロストリップ付きの女性用4穴フレンズRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD469 | 性別: | 女性 |
| 材料: | 青銅 | 隔熱器: | PTFE |
| 耐久性: | 500 サイクル |

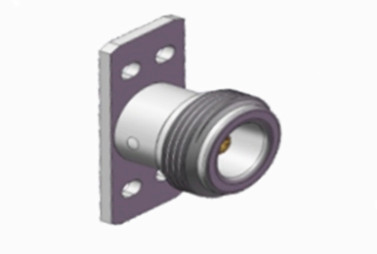

N マイクロストリップ付きの女性用4穴フレンズRFコアシアルコネクタ
N型コネクタは,優れた抗振動能力と電気性能で知られる,スローリング付きコアキシアルコネクタです.18GHzまでの周波数に対応し,様々なタイプのRFケーブルに対応しています.これらのコネクタは,航空,航空宇宙,レーダー,マイクロ波,デジタル通信,テストおよび測定機器などのアプリケーションで広く使用されています.我々は,私たちの顧客の特定の要求を満たすためにタイプnコネクタのカスタマイズサービスを提供します.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |
詳細な図

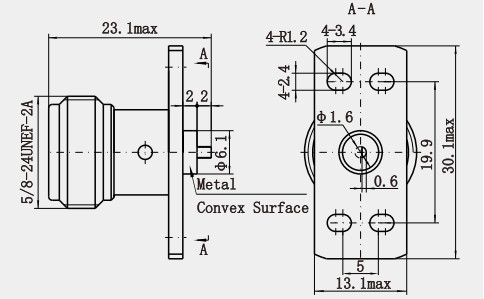

輪郭図:
特徴:
1低損失: 高品質の材料と精密な製造プロセスを採用することで,信号伝送中に発生する損失は極めて低い.信号伝送の効率と質を向上させる.
2高度な遮蔽性:通常は金属材料で作られ,電磁性遮蔽性能が良好です.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
応用:
1高性能の電気特性: N型マイクロストライプコネクタは,低損失と高いシールド効果を備えており,送信中に信号の完整性と精度を保証します.高周波のアプリケーションで優れているワイヤレス通信,衛星通信などの分野.
2幅広い周波数帯に適応可能: N型マイクロストライプコネクタは,低周波から高周波までの幅広い帯域幅の送信をサポートします.N型コネクタの改良型は 18GHz以上の周波数範囲まで到達し,さまざまなアプリケーションのニーズを満たすことができます..
3信頼性の高い機械接続:スレッド接続により,N型マイクロストライプコネクタは,振動と衝撃環境下で安定した接続を維持できます.環境因子による接続の緩やかさや信号中断のリスクを軽減する.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
