金メッキ N型メス 4穴フランジ RF同軸コネクタ、マイクロストリップ真鍮材

Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material
Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material

大画像 :  金メッキ N型メス 4穴フランジ RF同軸コネクタ、マイクロストリップ真鍮材 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: ELT (Elite)
証明: ISO-9001-2015
モデル番号: N-KFD469
お支払配送条件:
最小注文数量: 100個
価格: 交渉可能
パッケージの詳細: 標準輸出箱
受渡し時間: 5~7 営業日 (在庫の場合)
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 1,000月に1000個
詳細製品概要
製品名: NのタイプRF同軸Conector 塗装: 金/ニッケル付
阻力: 50Ω 周波数範囲: DC~11GHz
モデル: N-KFD469 性別: 女性
材料: 青銅 隔熱器: PTFE
耐久性: 500 サイクル 製品名: NのタイプRFの同軸コネクタ
ハイライト:

金メッキNメスRFコネクタ

,

4穴のフランジ RFコアシアルコネクタ

,

マイクロストリップ真鍮RFアダプタコネクタ

マイクロストリップ付きNメス4穴フランジRF同軸コネクタ

Nタイプコネクタは、ねじ込みカップリングを備えた同軸コネクタであり、優れた防振性能と電気的性能で知られています。最大18GHzの周波数に対応し、さまざまな種類のRFケーブルと互換性があります。これらのコネクタは、航空、宇宙、レーダー、マイクロ波、デジタル通信、テストおよび測定機器などのアプリケーションで広く使用されています。お客様の特定の要件を満たすために、タイプNコネクタのカスタマイズサービスを提供しています。



仕様

注:モデルの特定のデータは、製品仕様シートのデータに基づいています。

電気的特性
インピーダンス 50Ω
周波数範囲 DC~11GHz(最大18GHz)
定格電圧 1000VRMS*(海抜最大)
誘電体耐電圧 1500VRMS*(海抜最大)
絶縁抵抗 ≥5000MΩ
センター導体抵抗 外導体 ≤0.5mΩ
センター導体 ≤1.5mΩ
VSWR ≤1.3
材質・機械的特性
センター導体 オス 真鍮、金メッキ
メス リン青銅、金メッキ
レジリエントコンタクト リン青銅 ニッケルメッキ不動態化
シェル/ハウジング 真鍮ステンレス鋼 金メッキ不動態化
ケーブルクランプ 真鍮 ニッケルメッキ
絶縁体 PTFE
ガスケット シリコーンゴム
耐久性 500サイクル

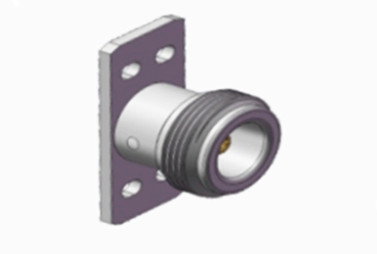

詳細図

金メッキ N型メス 4穴フランジ RF同軸コネクタ、マイクロストリップ真鍮材

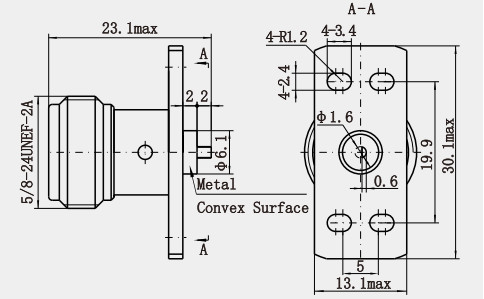

外形図:

金メッキ N型メス 4穴フランジ RF同軸コネクタ、マイクロストリップ真鍮材

特徴:

1.低損失:高品質の素材と精密な製造プロセスを採用しており、信号伝送中に発生する損失は非常に低く、信号伝送の効率と品質の向上に役立ちます。

2.高シールド:シェルは通常、優れた電磁シールド性能を持つ金属材料で作られており、外部電磁干渉が信号伝送に与える影響を効果的に防ぐことができます。



アプリケーション:

1.高性能電気的特性:Nタイプマイクロストリップコネクタは、低損失と高シールド効果を備えており、伝送中の信号の完全性と精度を保証します。これにより、ワイヤレス通信、衛星通信、その他の分野などの高周波アプリケーションで優れた性能を発揮します。

2.広帯域周波数範囲の適応性:Nタイプマイクロストリップコネクタは、低周波数から高周波数までの広帯域伝送をサポートしており、Nタイプコネクタの一部の強化タイプは、さまざまなアプリケーションシナリオのニーズを満たすために、さらに18GHz以上の周波数範囲に達することができます。

3.信頼性の高い機械的接続:ねじ込み接続により、Nタイプマイクロストリップコネクタは振動および衝撃環境下で安定した接続を維持でき、環境要因による接続の緩みや信号の中断のリスクを低減します。



製品カタログ:

RFアダプター
RFケーブルアセンブリ
ガラス金属封止
J30Jシリーズコネクタ
マイクロ波回転ジョイント
導波管-同軸アダプター
SMA/SSMA RFコネクタ
SMP/SSMP RFコネクタ
MCX/MMCX RFコネクタ
TNC RFコネクタ
NタイプRFコネクタ
ミリ波コネクタ(2.4mm、2.92mm)




梱包・配送:

*標準輸出カートン
*お客様の要件に応じて



注:
10,000種類以上のNタイプ コネクタを取り揃えております。お探しのコネクタが見つからない場合は、詳細を添えてお問い合わせください。
