N マイクロストリップ付きの女性用防水4穴フレンズRFコアシアルコネクター

N Female Waterproof 4-hole Flange RF Coaxial Connector with Microstrip
N Female Waterproof 4-hole Flange RF Coaxial Connector with Microstrip N Female Waterproof 4-hole Flange RF Coaxial Connector with Microstrip

大画像 :  N マイクロストリップ付きの女性用防水4穴フレンズRFコアシアルコネクター ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: ELT (Elite)
証明: ISO-9001-2015
モデル番号: N (S) -KFD495G
お支払配送条件:
最小注文数量: 100個
価格: 交渉可能
パッケージの詳細: 標準輸出箱
受渡し時間: 5~7 営業日 (在庫の場合)
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 1,000月に1000個
詳細製品概要
製品名: NのタイプRF同軸Conector 塗装: 金/ニッケル付
阻力: 50Ω 周波数範囲: DC~11GHz
モデル: N-KYB2 性別: 女性
材料: 青銅 隔熱器: PTFE
耐久性: 500 サイクル 製品名: NのタイプRFの同軸コネクタ
ハイライト:

Nメス防水RFコネクタ

,

4穴のフランジ RFコアシアルコネクタ

,

マイクロストリップRF同軸アダプタ

マイクロストリップ付きNメス防水4穴フランジRF同軸コネクタ

Nタイプコネクタは、ねじ込みカップリングを備えた同軸コネクタであり、優れた耐振動性と電気的特性を備えています。適用周波数範囲は最大18GHzです。さまざまな種類のRFケーブルで使用でき、航空、宇宙、レーダー、マイクロ波およびデジタル通信、試験および測定機器などに広く応用されています。お客様固有の要件を満たすために、さまざまなNタイプコネクタのカスタマイズサービスを提供しています。



仕様

注:モデルの特定のデータは、製品仕様シートのデータに基づいています。

電気的特性
インピーダンス 50Ω
周波数範囲 DC~11GHz(最大18GHz)
定格電圧 1000VRMS*(海抜最大)
誘電体耐電圧 1500VRMS*(海抜最大)
絶縁抵抗 ≥5000MΩ
センター導体抵抗 外導体 ≤0.5mΩ
センター導体 ≤1.5mΩ
VSWR ≤1.3
材質および機械的特性
センター導体 オス 真鍮、金メッキ
メス リン青銅、金メッキ
レジリエントコンタクト リン青銅 ニッケルメッキ不動態化
シェル/ハウジング 真鍮ステンレス鋼 金メッキ不動態化
ケーブルクランプ 真鍮 ニッケルメッキ
絶縁体 PTFE
ガスケット シリコーンゴム
耐久性 500サイクル





詳細図

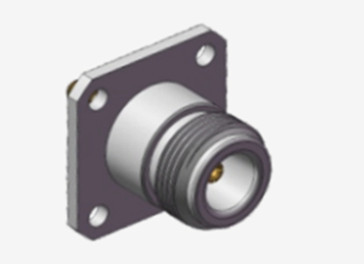

N マイクロストリップ付きの女性用防水4穴フレンズRFコアシアルコネクター

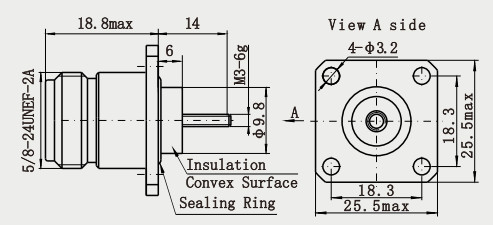

外形図:

N マイクロストリップ付きの女性用防水4穴フレンズRFコアシアルコネクター

特徴:

1.低損失:高品質の材料と精密な製造プロセスを使用しているため、信号伝送プロセスで発生する損失は非常に低く、信号伝送の効率と品質の向上に役立ちます。
2.高シールド:シェルは通常、優れた電磁シールド性能を持つ金属材料で作られており、信号伝送に対する外部電磁干渉の影響を効果的に防ぎ、信号の安定性と信頼性を確保します。
3.高い耐久性:特別な処理とテストの後、過酷な環境条件(高温、低温、湿度など)下でも安定して動作し、長寿命です。



用途:

1.ネットワークアナライザ:ネットワークアナライザなどの試験装置では、Nタイプコネクタはテスト対象デバイスと試験装置間のRF信号伝送を接続するために使用されます。ネットワークアナライザは、振幅、位相、周波数などのRF信号のさまざまなパラメータを正確に測定する必要があるため、コネクタの電気的性能には非常に高い要求があります。Nタイプコネクタは、低損失、高シールド、良好な繰り返し性により、ネットワークアナライザのテスト要件を満たすことができます。
2.スペクトラムアナライザ:スペクトラムアナライザは、RF信号のスペクトル分布と電力特性を分析するために使用され、Nタイプコネクタは信号源とスペクトラムアナライザを接続するために使用されます。Nタイプコネクタの信頼性の高い接続は、信号の正確な伝送を保証し、正確なスペクトル分析結果を得ることができます。



製品カタログ:

RFアダプタ
RFケーブルアセンブリ
ガラス金属ハーメチックシール
J30Jシリーズコネクタ
マイクロ波回転ジョイント
導波管-同軸アダプタ
SMA/SSMA RFコネクタ
SMP/SSMP RFコネクタ
MCX/MMCX RFコネクタ
TNC RFコネクタ
NタイプRFコネクタ
ミリ波コネクタ(2.4mm、2.92mm)




梱包と配送:

*標準輸出カートン
*お客様の要件に応じて



注:
10,000種類以上のNタイプ コネクタを取り揃えております。お探しのコネクタが見つからない場合は、詳細を添えてお問い合わせください。
