通信用4穴フレンズNシリーズ 女性RFコアシアル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD490-H | 性別: | 女性 |
| 断熱抵抗: | ≥500MΩ | VSwr: | ≤13 |
| ハイライト: | N Series Female RF Coaxial,4-hole Flange RF Coaxial |
||

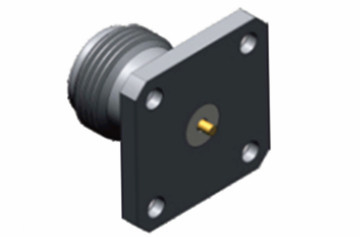

通信用4穴フレンズNシリーズ 女性RFコアシアル
N型コネクタは,スレッドコップリングコアキシアルコネクタに属し,優れた抗振動能力と電気特性を誇っています.18GHzまでの周波数帯も提供できますこれらのコネクタは,様々なタイプのRFケーブルと互換性があり,航空,航空宇宙,レーダー,マイクロ波,デジタル通信などの分野で広く使用されています.試験器具と計測器具顧客の特定の要求に応じて, N コンネクタとアダプターの異なるタイプのためのカスタマイズされたサービスを提供します.フランジ・マウントやバルチード・マウントのオプション.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅 ステンレス |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

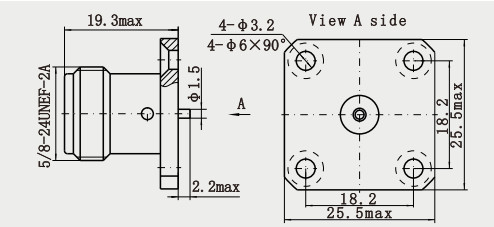

詳細な図
特徴:
1ロープ付き接続: これはN型コネクタの最も顕著な外部特徴です.固い信頼性の高い電源接続をするためにスレッドをスロットし,プラグとソケットのスレッドを回すこの種の接続は強固であるだけでなく,操作も簡単で,すぐにプラグと脱出することができます.頻繁に接続や切断を必要とするシナリオに適しています.
2. 形状と仕上げ方法の種類:直角型や直角型,4穴フレンズ型,プレスイン型,壁面型,2穴パネル型,4穴パネル型など様々な形があります.負荷なしのタイプまた,スナップイン/溶接,スナップイン/溶接 (静的接触),クリップ/溶接,フィールド交換型,溶接型または溶接/溶接を含む終了方法もより豊富です.
応用:
1. ケーブルテレビシステム:ケーブルテレビネットワークでは,Nコネクタは,通常,同軸ケーブルとテレビセットトップボックス,フロントエンドアンプ,支店配送機などのさまざまな機器を接続するために使用されます.ケーブルテレビシステムでは75Ω Nのコネクタが一般的に使用されていますビデオ信号の質の高い送信を保証し,信号の歪みや干渉を減らすことができます.
2ラジオ・テレビ送信機: ラジオ・テレビ送信機の送信機装置では,送信機,アンテナチューナー,電波信号を送信アンテナに送信するフィッダーおよび他の部品,ラジオおよびテレビ番組の送信を実現するために優れた電気性能と機械的安定性は,送信機器の信頼性の高い動作とシグナルの安定した送信を保証することができます.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
