商品の詳細:
お支払配送条件:
|

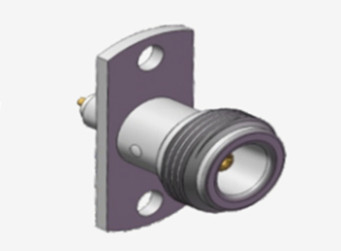

| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| VSwr: | ≤13 | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD492 | 阻力: | 50Ω |
| 製品名: | NのタイプRFの同軸コネクタ | ||
| ハイライト: | Nタイプメス2穴フランジコネクタ,マイクロストリップ付きRF同軸接続器,NタイプメスRFアダプタコネクタ |
||
Nタイプコネクタは、ねじ込み式の同軸カップリングデバイスであり、堅牢な防振性能と優れた電気的特性で知られており、標準周波数範囲は最大11GHzです。ただし、最大18GHzの周波数にも対応できます。これらのコネクタは汎用性が高く、さまざまなRFケーブルと互換性があり、航空、レーダーシステム、マイクロ波およびデジタル通信、テストおよび測定機器などの分野で広く使用されています。
お客様の多様な要件を満たすために、Nタイプコネクタおよびアダプターのカスタマイズサービスを提供しています。ストレートまたは直角構成、フランジマウントまたはバルクヘッドマウントのいずれであっても、お客様の仕様に合わせて製品を調整できます。
仕様
注:モデルの具体的なデータは、製品仕様シートのデータに基づいています。
| 電気的特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC〜11GHz(最大18GHz) | |
| 定格電圧 | 1000VRMS*(最大海抜) | |
| 誘電体耐電圧 | 1500VRMS*(最大海抜) | |
| 絶縁抵抗 | ≥5000MΩ | |
| センター導体抵抗 | 外導体 | ≤0.5mΩ |
| センター導体 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 材質および機械的特性 | ||
| センター導体 | オス | 真鍮、金メッキ |
| メス | リン青銅、金メッキ | |
| レジリエントコンタクト | リン青銅 | ニッケルメッキ不動態化 |
| シェル/ハウジング | 真鍮ステンレス鋼 | 金メッキ不動態化 |
| ケーブルクランプ | 真鍮 | ニッケルメッキ |
| 絶縁体 | PTFE | |
| ガスケット | シリコーンゴム | |
| 耐久性 | 500サイクル | |

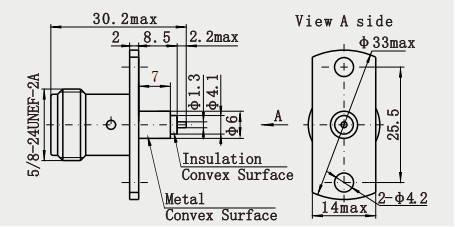

詳細図
![]()
特徴
コンポーネント:主に外導体、内導体、絶縁体、ロック機構で構成されています。外導体は通常、金属材料で作られており、優れた導電性と機械的強度を持ち、信号伝送ループとして機能し、固定および保護の役割も果たします。内導体も金属材料であり、外導体とともに信号伝送チャネルを構成し、設計は低損失で高効率の信号伝送を保証する必要があります。絶縁体は内導体と外導体の間に配置され、両者を分離し、短絡を防ぐために使用されます。材料は通常、誘電率が安定しており、耐熱性に優れています。ロック機構、つまりねじ構造は、コネクタが振動または衝撃環境で安定した接続を維持することを保証できます。
アプリケーション
ワイヤレス通信システム:携帯電話基地局、ラジオ放送タワーなどの機器では、送信機と受信機をアンテナに接続してRF信号を送信するために使用されます。その広帯域特性は、DCから11GHz以上の周波数までの信号範囲をカバーでき、現代のワイヤレス通信の高周波数帯域および大帯域幅の需要を満たします。たとえば、4G/5G基地局でのRF信号伝送には、安定した信号伝送を保証するためにNタイプコネクタが必要です。
マイクロ波通信:衛星通信地上局、マイクロ波中継局などのマイクロ波伝送システムでは、Nコネクタはミキサー、パワーアンプリファイア、フィルターなどのさまざまなマイクロ波機器を接続するために使用され、マイクロ波信号の効果的な伝送を実現します。低損失と高シールドにより、伝送プロセス中の信号の減衰と干渉を効果的に低減し、通信品質を向上させることができます。
製品カタログ
RFアダプター
| RFケーブルアセンブリ |
| ガラス金属ハーメチックシール |
| J30Jシリーズコネクタ |
| マイクロ波回転ジョイント |
| 導波管-同軸アダプター |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| NタイプRFコネクタ |
| BNC RFコネクタミリ波コネクタ(2.4mm、2.92mm) |
| 梱包と配送 |
*お客様の要件に応じて
注:
10,000種類以上の
Nタイプコネクタ を取り揃えております。お探しのコネクタが見つからない場合は、詳細をお知らせください。。
