N 通信のための高性能の女性バルチヘッドRFコアシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| 性別: | 女性 | 密封器: | シリコンゴム |
| 耐久性: | 500 サイクル | 身体スタイル: | ストレート |
| ハイライト: | NメスバルクヘッドRFコネクタ,同軸 N メス RF コネクタ |
||
N 通信のための高性能の女性バルチヘッドRFコアシアルコネクター
N型コネクタは,優れた抗振動能力と電気特性で知られるスロードコップルを持つ同軸コネクタで,通常は11GHzまでの周波数帯をサポートする.この範囲を18 GHzまで拡張します彼らは様々なタイプのRFケーブルに適しており,航空,航空宇宙,レーダー,マイクロ波およびデジタル通信,試験および測定機器などの分野で一般的に使用されています.その他N型コネクタとアダプタのカスタマイズサービスを提供します.フランジ・マウントやバルチード・マウントのオプション.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |

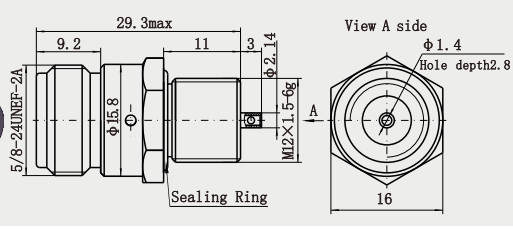

詳細な図
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |
特徴:
1低損失:高品質の材料と精密な製造プロセスを使用し,信号伝送プロセスで発生する損失は極めて低い.信号伝送の効率と質を向上させる.
2高度な遮蔽性:通常は金属材料で作られ,電磁性遮蔽性能が良好です.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
3耐久性: 特殊な処理と試験の後,厳しい環境条件 (高温,低温,湿度など) で安定して動作できます.) 寿命も長い.
4良好な互換性:半硬ケーブルや柔軟ケーブルなど,多くの種類のケーブルと互換性があり,実用的なアプリケーションでより広く適用できます.
応用:
1低損失:高品質の材料と精密な製造プロセスを使用し,信号伝送プロセスで発生する損失は極めて低い.信号伝送の効率と質を向上させる.
2高度な遮蔽性:通常は金属材料で作られ,電磁性遮蔽性能が良好です.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
3耐久性: 特殊な処理とテストの後,それは厳しい環境条件 (高温,低温,湿度など) で安定して動作し,長い使用寿命を持っています.
4互換性:半硬ケーブルや柔軟ケーブルなど,多くの種類のケーブルに互換性があり,実用的なアプリケーションでより広く適用できます.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| MCX/MMCX RFコネクタ |
| コアキシャルアダプターへの波導体 |
| TNC RFコネクタ |
| SMP/SSMP RFコネクタ |
| SMA/SSMA RFコネクタ |
| マイクロ波回転関節 |
| N型RFコネクタ |
| BNC RF コネクタ |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら
