商品の詳細:
お支払配送条件:
|
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD507 | 性別: | 女性 |
| 製品名: | NのタイプRFの同軸コネクタ | ||
| ハイライト: | N 女性のRFコアシアルコネクタ,4ホールフレンズRFコネクタ,ロングマイクロストリップ同軸アダプタ |
||
N型コネクタは、振動に対する優れた耐性と優れた電気的特性で知られるねじ込み式同軸コネクタであり、一般的に最大11GHzの周波数をサポートします。当社の洗練されたN型コネクタは、この能力を18GHzまで拡張します。これらのコネクタは非常に適応性が高く、幅広いRFケーブルタイプと互換性があるため、航空、宇宙、レーダーシステム、マイクロ波通信、デジタル通信、テストおよび測定機器などの産業に不可欠です。お客様の特定のニーズを満たすために、さまざまなN型コネクタおよびアダプタのカスタマイズサービスを提供しており、ストレートおよび直角構成、フランジマウントおよびバルクヘッドマウントオプションの両方を提供しています。
仕様
注:モデルの特定データは、製品仕様シートのデータに基づいています。
| 電気的特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC~11GHz(最大18GHz) | |
| 定格電圧 | 1000VRMS*(海抜最大) | |
| 誘電体耐電圧 | 1500VRMS*(海抜最大) | |
| 絶縁抵抗 | ≥5000MΩ | |
| センター導体抵抗 | 外導体 | ≤0.5mΩ |
| センター導体 | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| 材質・機械的特性 | ||
| センター導体 | オス | 真鍮、金メッキ |
| メス | リン青銅、金メッキ | |
| レジリエントコンタクト | リン青銅 | ニッケルメッキ不動態化 |
| シェル/ハウジング | 真鍮 ステンレス鋼 | 金メッキ不動態化 |
| ケーブルクランプ | 真鍮 | ニッケルメッキ |
| ガスケット | シリコーンゴム | |
| 絶縁体 | PTFE | |
| 耐久性 | 500サイクル | |

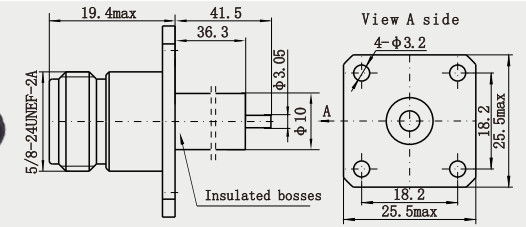

詳細図
![]()
![]()
特徴:
1. 高シールド: シェルは通常、優れた電磁シールド性能を持つ金属材料で作られており、外部電磁干渉が信号伝送に与える影響を効果的に防ぐことができます。
2. 強力な耐久性: 特殊な処理とテストを経て、過酷な環境条件(高温、低温、湿度など)下でも安定して動作し、長寿命です。
用途:
1. 低損失: 高品質の材料と精密な製造プロセスを使用しているため、信号伝送プロセスで発生する損失は非常に低く、信号伝送の効率と品質の向上に役立ちます。
2. 高シールド: シェルは通常、優れた電磁シールド性能を持つ金属材料で作られており、外部電磁干渉が信号伝送に与える影響を効果的に防ぐことができます。
3. 強力な耐久性: 特殊な処理とテストを経て、過酷な環境条件(高温、低温、湿度など)下でも安定して動作し、長寿命です。
製品カタログ:
| RFアダプタ |
| RFケーブルアセンブリ |
| SMA/SSMA RFコネクタ |
| J30Jシリーズコネクタ |
| マイクロ波回転ジョイント |
| 導波管-同軸アダプタ |
| MCX/MMCX RFコネクタ |
| SMP/SSMP RFコネクタ |
| ガラス-金属ハーメチックシール |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリ波コネクタ(2.4mm、2.92mm) |
* 標準輸出カートン
* お客様の要件に応じて
注:
10,000種類以上のNタイプ コネクタを取り揃えております。お探しのコネクタが見つからない場合は、詳細をお知らせください。。
