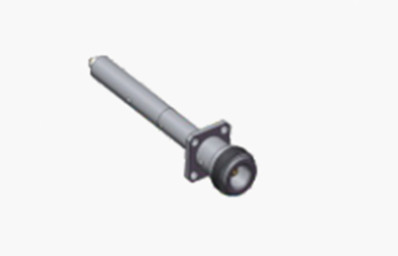

N 長いマイクロストライプを持つ女性用4穴フレンズRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD504 | 性別: | 女性 |
N 長いマイクロストライプを持つ女性用4穴フレンズRFコアシアルコネクタ
N型コネクタは,振動に優れた耐性と優れた電気性能で知られる,ロープ付き,同軸結合装置です.周波数が18GHzまで管理できるし,様々なRFケーブルと互換性があるこれらのコネクタは,航空,航空宇宙,レーダーシステム,マイクロ波およびデジタル通信技術,および試験および測定機器などの分野で広く使用されています.N型コネクタのカスタマイズオプションを用意し お客様のニーズを正確に満たしています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

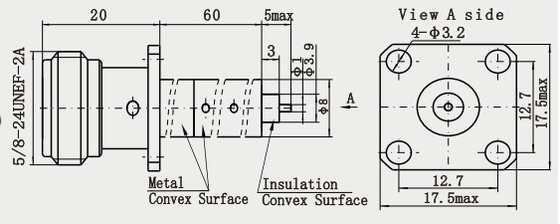

詳細な図
特徴:
1幅広く送信: 0から11GHzまでの信号周波数の幅広い範囲をサポートし,拡張型は18GHzまでカバーすることができます.これは,幅広いRFアプリケーションのニーズを満たすことができるようにします.
2低損失:高品質の材料と精密な製造プロセスを使用することで,信号伝送中に非常に低い損失が発生します.信号伝送の効率と質を向上させる.
応用:
構造設計
スレッド式接続:スレッド式方式を採用して,迅速かつ信頼性の高い接続を実現する.この種の接続は,コネクタが振動やショック環境下で安定した接続を維持します., 頻繁にプラグと脱ぎ込み,または厳しい環境での使用を必要とするすべての種類の機会に適しています.
構成要素:主に外導体,内導体,隔熱器,ロックメカニズム,その他の部品から構成される.外導体は通常金属材料でできています.電気伝導性が良し,機械的な強度が高い信号伝送ループとして同時に,内部部品の固定と保護にも役立っています.内部導体も金属材料でできています.信号伝達チャネルを構成する設計は,低損失と高効率の信号伝送を保証する必要があります. 隔熱器は,内側と外側の導体の間に位置し,両者を隔離するために使用されます.信号がショートアウトするのを防ぐために隔熱器は,内側と外側の電導体の間に位置し,両方を隔離し,信号のショートサーキットを防止するために使用されます.通常,使用される材料は安定した介電常数と良好な温度耐性を持つもの安定した接続を実現するためにロックメカニズムは回転しロックされます.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
