TNC 男性 右角 RF コアシアル接続器 RG316ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 設計基準: | IEC 60169-17 |
| 接触材料: | 黄銅、BeCu | 耐久性: | 500 サイクル |
| タイプ: | ラ | 適用する: | RF |
| 性別: | 男性 | ||
| ハイライト: | TNC 男性 RF コアシアルコネクタ,右角RFコアシアルコネクタ,RG316 ケーブル RF コアキシアル接続器 |
||

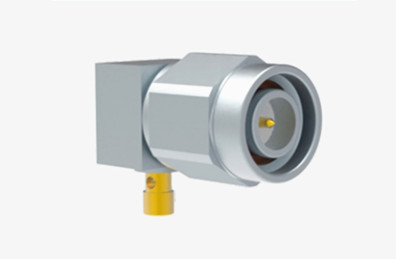

TNC 男性 右角 RF コアシアル接続器 RG316ケーブル
TNCシリーズは,BNCコネクタのスレッドアダプテーションであり,スクリュースレッドペアリングメカニズムとコンパクトでスレッドで防水設計によって区別されます.DCから11GHzの幅広い周波数範囲で一貫した50オムインペダントを維持するこのシリーズは2つのバリエーションを提供しています:標準と逆極性,多様な接続ニーズに対応します. 費用対効果の高い鋳造材料と鋳造材料から構築されています.これらのコネクタは,高品質の産業用代替品の性能レベルに達しない可能性があります.TNCコネクタは,アンテナ接続において強力な存在を持ち,航空電子,防衛,通信システム,より広い産業部門さらに,逆極度と75オッム型は,さまざまな産業に適用性をさらに拡大します.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

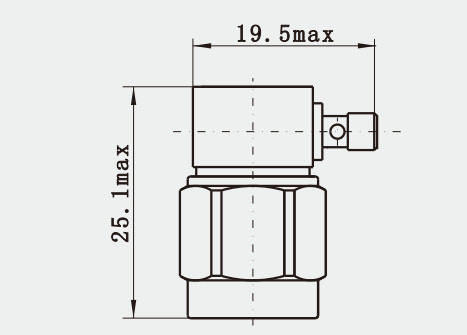

詳細な図TNC 男性 右角 RF コアシアル接続器 RG316ケーブル :
単位: (mm)
特徴:
1安定したスレッド接続:スレッド接続はスナップタイプの接続よりも強く信頼性があります.高い振動環境下で安定した接続を保証し,偶然断断されることは容易ではない.
2. 解散防止設計: 螺紋接続器は自己ロック機能があり,接続器の解散を効果的に防止し,接続の信頼性を向上させます.頻繁にプラグとプラグを外す必要があるアプリケーションに適しています.
適用:
衛星ナビゲーション測定アンテナ: 衛星ナビゲーション測定アンテナのRFコネクタは主にTNCコネクタである.複雑な屋外環境でセンチメートルレベルの精度測定と位置付けを実現できる衛星ナビゲーション測定アンテナと外部機器を接続し,ワイヤレス信号を送信し,地質地図,海洋調査,チャンネル調査掘削調査,地震監視,橋の変形監視,山崩れ監視,ドアの自動操作など
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
