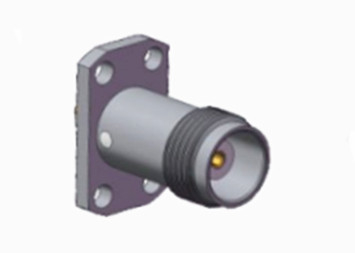

TNC 女性直線 RF コアキシアル接続器 PCBボード 信頼性の高い高性能接続
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | 青銅 |
| 設計基準:: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | PCB板RF同軸コネクタ,信頼性の高いRFコアシアルコネクタ,高性能RFコアシアルコネクタ |
||
TNC 女性直線 RF コアキシアル接続器 PCBボード 信頼性の高い高性能接続
TNCシリーズの製品は,BNCコネクタのスレッドバージョンとして設計されています.TNC RFコネクタには,交配のためのスクリュースレッドがあります.TNCコネクタは小型です.固定50ohmのインピーダンスの有糸式防水装置DC-11GHzから動作するTNCコネクタには,標準と逆極性という2種類のコネクタがあります.これらの低コストコネクタは,通常,鋳型および鋳造部品を使用します.性能は産業用品や高品質の製品に等しくありません広範囲にアンテナ接続に使用され,TNCは航空電子機器,通信および一般的産業市場で多くのアプリケーションを持っています.逆極度と75オムTNCも利用可能.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |

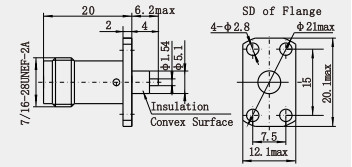

詳細な図
特徴:
コンパクトサイズ:TNCコネクタは小さな同軸コネクタで,スペースをほとんど占めず,PCBボードに簡単にインストールし,ルーティングすることができます.特にスペースが限られている機器に使用できます.
標準極度と逆極度デザインがあります特定の回路設計と使用要件に従って選択可能で,信号の正しい伝送を保証する.
適用:
BluetoothとGPSコンポーネント: RF信号伝送のインターフェースとして,Bluetooth通信とGPS位置位置位置機能の正常な動作を保証します.デバイスが正確にBluetooth信号と位置情報を受信し送信できるように.
ネットワーク機器: ルーター,スイッチ,その他のネットワーク機器では,無線通信を含む一部部品は,データ送信と交換を実現するために接続のためにTNCコネクタを使用します.
アンテナブレーケット:アンテナブレーケットとアンテナ間の接続は,時には安定した信号伝送を実現し,機械固定にも役割を果たすTNCコネクタを使用する.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
