TNC ヘルメティック 女性 右角4穴フレンズ RFコネクタ マイクロストリップ用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 材料: | 青銅 | 接触材料: | 黄銅、BeCu |
| 設計基準:: | IEC 60169-17 | タイプ: | 右角 |
| ハイライト: | TNC ヘルメティック RF コネクタ,4ホールフレンズRFコネクタ,マイクロストリップアプリケーション RFコネクタ |
||

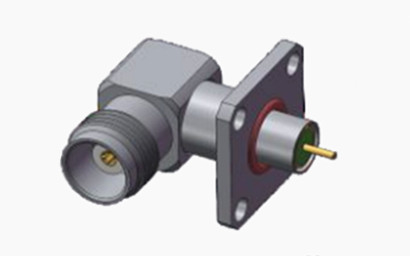

TNC ヘルメティック 女性 右角4穴フレンズ RFコネクタ マイクロストリップ用
TNCシリーズの製品は,BNCコネクタのスレッド式繰り返しであり,安全な配合のためにスクリュースレッドで区別されます.防水装置は,恒常50オームのインピーダンスを備えており,DC-11GHz周波数範囲内で動作する.. TNCコネクタには2つのバリエーションがあります:標準と逆極性.これらの低コストのコネクタは,通常,鋳造および鋳造部品から構築されていますが,性能が産業用製品や軍用製品の性能に匹敵しないしかし,それらは様々な商業用アプリケーションに非常に適しています.アンテナ接続で広く使用されているTNCコネクタは,航空電子,防衛,通信,一般的な産業市場逆極性とTNCコネクタの75オムバージョンも利用可能である.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 離合力 | 13.6N 最大 |
| 交尾 力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |

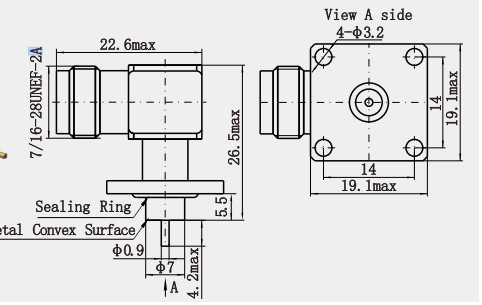

輪郭図:
特徴:
1接続器のタイプ:
TNC型コネクタ ラジオ周波数 (RF) アプリケーション用
2インターフェイスタイプ:
ヘルメティック・フェミニク (封印された女性インターフェース) 良好な保護を提供します
3角度設計:
空間が限られている設備に簡単に設置するための右角設計
4装着スタイル:
固い機械的な固定のための4穴フレンズ.
5トランスミッションラインタイプ:
高周波信号の伝送のためのマイクロストリップ
適用:
無線通信機器
レーダーシステム
マイクロ波装置
試験・測定装置
航空宇宙アプリケーション
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
