耐久性のあるTNC女性用4穴フレンズRFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 材料: | 50Ω | 耐久性: | 500Cyles |
| 接触材料: | 黄銅、BeCu | 設計基準:: | IEC 60169-17 |
| タイプ: | ラ | ||
| ハイライト: | 信頼性の高い接続 RF接続器,4ホールフレンズRFコネクタ,耐久性のあるTNC女性RFコネクタ |
||

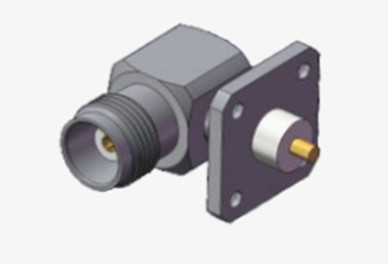

信頼性の高い接続のための耐久性のあるTNC女性4ホールフレンズRFコネクタ
TNCシリーズの製品は,本質的にBNCコネクタのスレッドバリエーションであり,シームレスな交配のためにスクリュースレッドを特徴としています.これらのコンパクト,螺紋ユニットは防水で,一貫した50オームのインピーダンスを維持しますDC-11 GHz範囲内で動作する.標準および逆極性 TNCコネクタは2種類あります.これらの手頃な価格のコネクタは 産業用や軍事用製品の性能に匹敵しませんが 幅広い商業用アプリケーションに最適です.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |

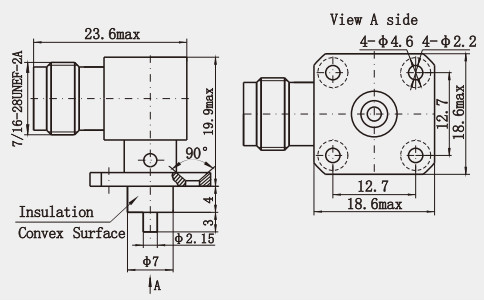

輪郭図:
特徴:
1接続器のタイプ
TNC 女性 右角4穴フレンズ RFコネクタ
マイクロストリップインターフェース
2身体的特徴
直角設計は,コンパクトなアプリケーションのためのスペースを節約します
4ホールフレンズマウントは,堅牢な機械的な接続を提供します
移動装置や固定装置用の軽量で携帯可能
3性能特性
信号伝送品質を確保するために,低損失,高返回損失
複数の通信標準をサポートするための幅広い周波数帯
厳しい環境で耐久性のある設計
4インターフェースと互換性
高周波信号伝送のためのマイクロストライプインターフェース
幅広いRFおよびマイクロ波装置と互換性
適用:
無線通信機器
アンテナシステム
測定・試験装置
産業自動化機器
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
