商品の詳細:
お支払配送条件:
|
| 製品名: | TNC Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 材料: | 青銅 |
| 接触材料: | 黄銅、BeCu | 耐久性: | 500 サイクル |
| 設計基準:: | IEC 60169-17 | タイプ: | 4穴のフランジの台紙 |
| ハイライト: | TNC 女性 RF コネクタ,安全なマウント RF コネクタ,4ホールフレンズRFコネクタ |
||

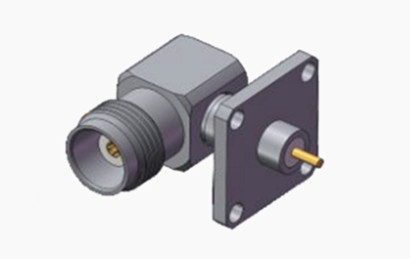

TNC 女性 右角 4 穴 フレンズ RF コンネクタ 安全 設置
TNCシリーズは,信頼性の高い交配のために螺栓糸を組み込むBNC接続器のスレッド調整を表しています.TNC RFコネクタは,DCから11GHzまでの周波数範囲で一貫した50オムインペダンスを維持する.標準型と逆極型は2種類あります. 鋳造部品や鋳造部品から作られても,工業用やプレミアムグレードの代替品の性能に匹敵しない可能性があります.これらの費用対効果の高いコネクタは 商業用環境の多様性に優れています. 一般的にアンテナ接続で使用されるTNC接続器は,航空電子,防衛,通信,および様々な産業部門で広く使用されています. さらに,逆極性とTNCコネクタの75オムバージョンも利用可能.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

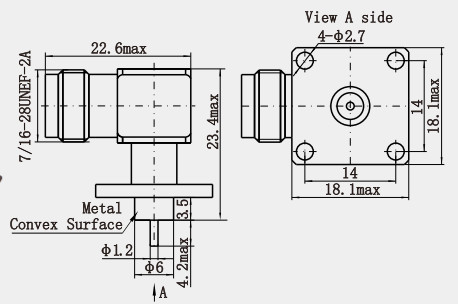

詳細な図
特徴:
1直角設計: 空間が限られたシナリオに適し,設置と配線に便利です.
2マイクロストライプラインインターフェース: マイクロストライプ回路に適しており,高周波信号伝送性能が良い.
34穴のフレンズ:接続の安定性を確保するために信頼性の高い機械固定を提供します.
4耐久性:高品質の材料と構造設計により,頻繁な接続と厳しい環境に対応できます.
5電磁互換性:シグナル干渉と損失を減らすために良いシールド性能.
6幅広い互換性: 幅広いデバイスやブランドと互換性があり,さまざまなアプリケーションシナリオに適応します.
適用:
TNCコネクタは,無線通信,テストおよび測定,産業自動化,電子機器,航空宇宙および医療機器に広く使用されています.安定し効率的な信号伝送を確保するために信頼性の高いRF接続が必要ですベースステーションやルーターなどのワイヤレス通信機器; テストと測定におけるネットワーク分析機;産業自動化における無線センサー電子機器における通信機器,航空宇宙における衛星通信機器,医療機器におけるMRI機器.
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
