高耐久性 TNC 女性隔壁 RF同軸接続器 CXN3506 / MF108Aケーブル 50Ω阻力
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 塗装: | ニッケル付 | 阻力: | 50Ω |
|---|---|---|---|
| 接触材料: | 黄銅、BeCu | 耐久性: | 500 サイクル |
| 周波数範囲: | DC~11GHz | 定数電圧: | 500VRMS* |
| 中気圧: | 1500VRMS* | 断熱抵抗: | ≥5000MΩ |
| ハイライト: | 高耐久性RFコアシアルコネクタ,CXN3506 RFコアシアルコネクタ,50Ω RFの同軸コネクタ |
||

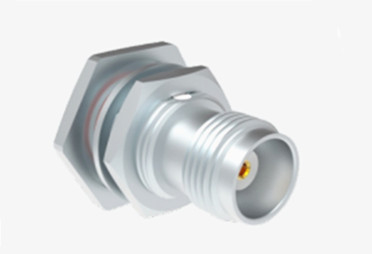

TNC 女性バルクヘッドRFコアシアルコネクタ CXN3506/MF108Aケーブル
TNCシリーズの製品は,安全な配合のために螺旋スレッドで設計されたBNCコネクタのスレッド付き変種です.これらのTNCRFコネクタはコンパクトです.恒常的な50オームのインペデンスを持つ防水ユニットDCから11GHzまでの動作に適しています.標準と逆極性という2種類のTNCコネクターが利用できます.
これらのコスト効率の良いコネクタは,通常, 鋳造された部品や鋳造された部品を使用します.様々な商業用途に最適ですTNCコネクタはアンテナ接続に広く使用され,航空電子,防衛,通信,および一般産業市場で多数のアプリケーションがあります.逆極度と75オムTNCコネクタも利用可能.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~11GHz
|
|||
|
定位電圧
|
500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
1500VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥5000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤0.5mΩ
|
||
|
中央導体
|
≤2.0mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
特徴:
1信頼性の高いスレッド接続:スレッド接続はスナップタイプの接続よりも固いので,高振動環境下で安定した接続を保証できます.通常は自己ロック機能があります接続器の松散を効果的に防ぐことができます.
2固い反緩解性能:スレッドコネクタには自己ロック機能があり,接続の信頼性を効果的に改善することができます.放松による信号伝達の影響を回避する.
3防水性能:接続部品は密閉構造を採用し,防水性能が良好で,屋外または湿った環境で使用するのに適しています.
適用:
1ワイヤレスベースステーション建設: 2G,3G,4G,5Gベースステーションの建設と保守などのワイヤレス通信ネットワークにおいて,TNCケーブルコネクターは,基地局機器とアンテナを無線周波数ケーブルの間に接続するために使用されます.通信の質を保証するために,信号の安定した送信を保証します.
2衛星通信システム: 衛星地上ステーションでは,衛星通信機器とアンテナフィッダを接続するためにTNCケーブルコネクタを使用します.衛星信号の送信と受信を実現するために衛星通信のスムーズな接続を保証する.
ラジオ・テレビ産業
3番組制作と放送:ラジオやテレビ局,OBトラックなどのスタジオでは,TNCケーブルコネクターがビデオカメラを接続するために使用されます.マイクロフォン,その他の音声・映像取得機器,およびポストプロダクション機器送信機または放送システムへのケーブルを通ってプログラム信号の生産,送信されたプログラム信号の高い品質を確保するために.

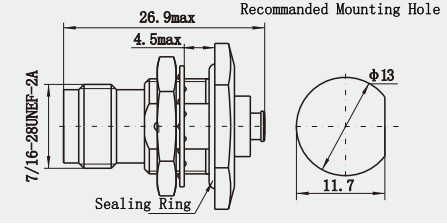

詳細な図:
単位: (mm)
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
