プロのブラスコンタクト ニッケル付TNC 男性 右角ステンレス鋼RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 設計基準: | IEC 60169-17 |
| 接触材料: | 黄銅、BeCu | 耐久性: | 500 サイクル |
| タイプ: | ストレート | 適用する: | RF |
| 性別: | 男性 | ||
| ハイライト: | ブラスコンタクト 男性 RF コアキシアルコネクター,プロのステンレス鋼RFコアシアルコネクター,ニッケルはRFの同軸コネクタをめっきした |
||

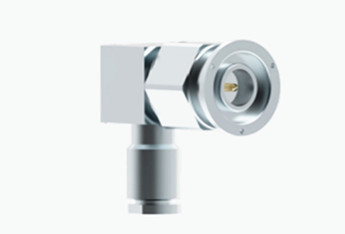

ニッケル付TNC 男性 右角ステンレス鋼RFコアシアルコネクター
TNCシリーズの製品は,BNCコネクタのスレッドバリエーションとして設計されています.TNCRFコネクタは,交配のためのスクリュースレッドで特徴付けられ,ミニチュア,スレッド,恒常50オームのインペデンスを持つ防水ユニットDCから11GHzまで動作し,標準と逆極性という2種類があります.これらの低コストのコネクタは,通常,鋳造および鋳造部品を使用します.性能が工業用品や高品質製品の性能に合わない場合もありますがTNCコネクタはアンテナ接続に使用され,航空電子,防衛,通信,一般的な産業市場逆極性と75オム TNC接続も利用できます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

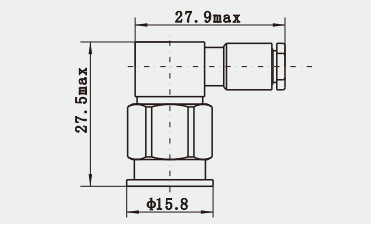

詳細な図ニッケル付TNC 男性 右角ステンレス鋼RFコアシアルコネクター :
単位: (mm)
特徴:
1構造設計
スレッド付き接続:TNCコネクタはスレッド付き接続メカニズムを採用し,この接続により接続時にしっかり固定できます.振動による接続の松散を効果的に防止する信号伝送の安定性と信頼性を確保するために,特に航空宇宙などの接続安定性の高い要件のある機会に適しています.通信基地局など.
小型および中型電源: 一般通信における小型および中型電源のRF信号伝送のニーズを満たすための小型および中型電源のコネクタ,その構造および電気特性,試験・測定などの分野が広く使用されています.
メカニカル性能
2強い振動耐性:スレッド接続と堅牢な構造設計の使用により,TNCコネクタは振動耐性が高い.厳しい機械環境で安定した接続を維持できる振動や衝撃環境下で航空,航空宇宙,その他の分野に適しています.
高い信頼性:厳格な設計とテストの後,TNCコネクタは高い信頼性があり,長期にわたって安定して動作し,故障数と保守を削減し,使用コストを削減できます.
適用:
1ワイヤレス通信基地局
モバイル通信基地の電源は,送信機,受信機,アンテナ,およびRF信号伝送のための他の機器を接続するために使用されます.低損失と安定したインピーダンスのマッチング特性など信号の衰弱と歪みを軽減し,デバイス間での信号の効率的な送信を保証する.これはモバイル通信の品質とカバーを確保するために不可欠です.音声通話かデータ送信か安定した信頼性の高いRF接続に依存し,TNCコネクタが重要な役割を果たします.
2マイクロ波通信システム
マイクロ波通信システムでは,マイクロ波リレーステーションや衛星通信の地上ステーションなど,TNCコネクターはミキサー,アップコンバーター,ダウンコンバーターとパワー増幅器マイクロ波信号は 高い安定性と 高い伝達精度が必要です the high-precision manufacturing process and good electrical performance of TNC connectors can meet the demand for microwave signal transmission and ensure the accurate transmission of signals between different devicesマイクロ波通信システムの正常な動作を保証する.
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
