ニッケル付N 男性フレンズマウントされたRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-J200 | 性別: | 男性 |
| 断熱抵抗: | ≥500MΩ | VSwr: | ≤13 |
| ハイライト: | フレンズに装着されたRFコアシアルコネクター,ニッケルはRFの同軸コネクタをめっきした,マイクロストリップ RF コアシアルコネクタ |
||

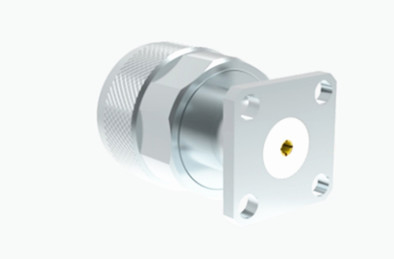

ニッケル付N 男性フレンズ付 マイクロストライプ付きRFコアシアルコネクタ
N型コネクタは,反振動能力と電気性能が優れた,スローリングコアキシアルコネクタのカテゴリーに属します.通常の周波数帯は 11 GHz までですこれらのコネクタは汎用性があり,さまざまなタイプのRFケーブルで使用できます.航空などの様々な分野で広く採用されています電子通信,テスト・測定機器などです
N型コネクタとアダプタのカスタマイズサービスを提供します.フランジ・マウントまたはバルチード・マウント商品を正確にご注文に応じます
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅 ステンレス |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

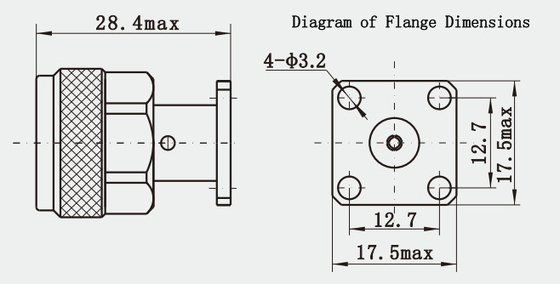

詳細な図
特徴:
1高い遮蔽性:通常は電磁性遮蔽性能が良い金属材料で作られています.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
2高電源抵抗:高電源処理能力があり,高電源RF信号に耐える.高電源信号を処理する必要がある送信機,アンプ,その他のアプリケーションに適しています.
3耐久性: 特殊な処理とテストの後,高温,低温,湿度などの厳しい環境で安定して動作できます.耐久性も高い.
応用:
1産業自動化制御システム: 工場生産ライン自動化制御システムなどの遠隔制御と監視を必要とする一部の産業自動化システムでは,ロボット制御システムN型コネクタは,制御器,センサー,アクチュエーター,その他の機器をRF信号伝送の間に接続して,リモコン制御とデータ取得を達成するために使用できます.
2医療機器:医療画像機器,RF療法機器,その他の医療機器では,RF探査機などの機器のRFコンポーネントを接続するためにN型コネクタを使用できます.送電コイルRF信号の安定した送信と機器の正常な動作を保証するために,受信コイルなど.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
