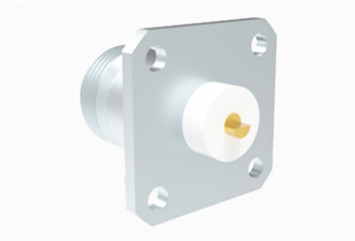

N マイクロストライプ付き女性ニッケル付4穴フレンズRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD480 | 性別: | 女性 |
| ハイライト: | 4穴のフランジ RFコアシアルコネクタ,N 女性のRFコアシアルコネクタ,マイクロストリップ RF コアシアルコネクタ |
||
N マイクロストライプ付き女性ニッケル付4穴フレンズRFコアシアルコネクタ
N型コネクタは,優れた抗振動能力と電気特性を示すスローリングコアキシアルコネクタの一種である.周波数が18GHzまで対応し,様々なRFケーブルに適しています.これらのコネクタは,航空,航空宇宙,レーダー,マイクロ波,デジタル通信,テストおよび測定機器など,多くのアプリケーションで広く使用されています.
N型コネクタのカスタマイズサービスを提供し,お客様の特定の要件を満たします.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

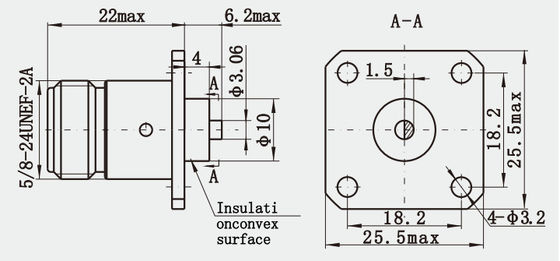

詳細な図
特徴:
1耐久性: 特殊な処理とテストの後,高温,低温,湿度などの厳しい環境で安定して動作できます.耐久性も高い.
2高電源抵抗:高電源処理能力があり,高電源RF信号に耐える.高電源信号を処理する必要がある送信機,アンプ,その他のアプリケーションに適しています.
3互換性:半硬ケーブルや柔軟ケーブルなど,多くの種類のケーブルと互換性があり,実用的な応用に広く適用できます.
応用:
1航空機通信システム:航空機の通信,ナビゲーション,レーダー,その他のシステムでは,あらゆる種類の電子機器とアンテナを接続するためにN型コネクタを使用します.VHF通信システムなど航空管制レーダートランスポンダー,気象レーダーなど飛行中の航空機と地面との通信と他の航空機との通信の安定性とデータ送信を保証する.
2. 衛星通信システム: 衛星のペイロードでは,通信機器,センサー,電源供給システムなどをつなぐために使用されます.衛星と地上ステーション間の信号伝送とデータ交換を実現するために高い信頼性と耐久性により,宇宙環境の厳しい条件に適応できます.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
