高周波N 女性4穴フレンズ マイクロストライプ RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 性別: | 女性 |
| モデル: | N-KFD468 | 周波数範囲: | DC~11GHz |
| ハイライト: | 高周波RFコアシアルコネクタ,N 女性のRFコアシアルコネクタ,マイクロストリップ RF コアシアルコネクタ |
||

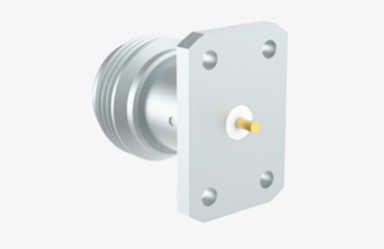

高周波N 女性4穴フレンズ マイクロストライプ RF同軸接続器
N型コネクターは,優れた抗振動能力と電気特性を持つ,スローリングコアキサルコネクタに属します.典型的な周波数帯は 11 GHz に達します航空,航空宇宙,レーダー,マイクロ波,デジタル通信などの分野で広く使用されています.試験器具と計測器具.
顧客の特定の要求を満たすために,様々な種類のN型コネクタとアダプタをカスタマイズすることができます.フランジ・マウントまたはバルチード・マウント,私たちはあなたのために調整されたソリューションを提供することができます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅 ステンレス |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

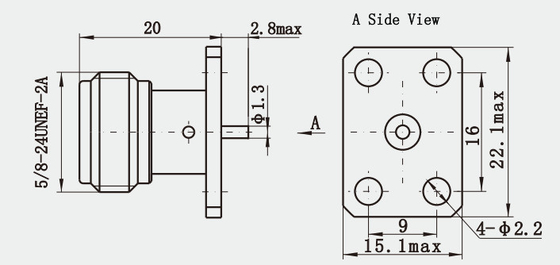

詳細な図
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
特徴:
1接続:スレッド付き接続,回転式ロック,振動または衝撃環境下で安定した接続を維持することができ,接続と解体が簡単で迅速です.
2低損失:高品質の材料と精密な製造プロセスを採用することで,信号伝送損失は極めて低く,信号伝送の効率と品質を改善するのに役立ちます.
3高い遮蔽性:通常は電磁性遮蔽性能が良い金属材料で作られています.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
応用:
1ワイヤレス通信ベースステーション:モバイル通信ベースステーションでは,送信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機,受信機信号の安定した送信と受信を保証するアンテナおよびその他の設備高い周波数帯と低い損失特性により,信号品質と伝送効率に関するベースステーションの要件を満たすことができます.
2マイクロ波通信システム:例えば,マイクロ波リレーステーションや衛星通信の地上ステーションなどのマイクロ波通信システムでは,N型コネクタは,ミキサーを含む様々なマイクロ波装置を接続するために使用することができますマイクロ波信号の伝送と処理を実現し,通信リンクの信頼性と安定性を確保するために.
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
