高性能N型女性RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD383 | 性別: | 女性 |
| ハイライト: | nのタイプ女性rfの同軸コネクタ,高性能RFコアシアルコネクタ,通信 RF コアシアルコネクタ |
||

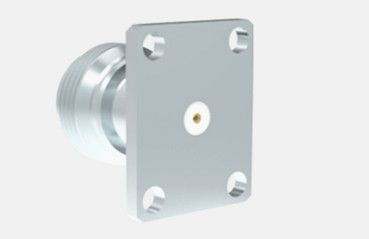

高性能N型女性RFコアシアルコネクタ
N型コネクタは,強固な抗振動能力と優れた電気特性で知られ,通常11GHzまでの周波数をサポートするスレッドコアキシアルコネクタである.この範囲を18GHzまで拡張しますこれらのコネクタは,多用性があり,様々なRFケーブルタイプと互換性があり,航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタル通信N型コネクタとアダプタをカスタマイズし,顧客の要求に応える.直角または直角配置が必要かどうかフレンズ・マウントやバルチード・マウント
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| ガスケット | シリコンゴム | |
| 隔熱器 | PTFE | |
| 耐久性 | 500 サイクル | |

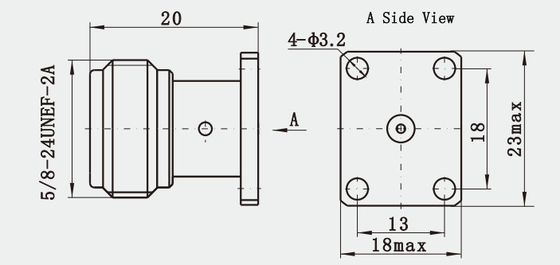

詳細な図
特徴:
1ストレージ スタンド ウェーブ 比 (VSWR): これはコネクタの優位性を測定するための重要な指標の一つです.
材料の特徴
2外電導体の材料:N型コネクタの外電導体は,通常ステンレス鋼で作られ,通常は耐久性が高いが,製造コストも高い.
3接続: N 接続器がスレッドされ,機械的な強さと安定性が良好です.
応用:
1レーダーシステム: Nコネクタは固い構造のため,レーダーシステムでうまく動作し,大きな電源伝送に耐えることができます.
2衛星通信:Nコネクタは,高周波帯の信号伝達をサポートする衛星通信システムで広く使用されています.
3マイクロ波測定器具:Nコネクタは,高周波の安定性とシールド性能を必要とするマイクロ波測定器具で一般的に使用されます.
4実験室試験装置:N型コネクタは,特に繰り返しプラグとプラグを外す必要がある実験室試験装置に適しています.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| MCX/MMCX RFコネクタ |
| SMP/SSMP RFコネクタ |
| ガラスから金属への密封 |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
