N ステンレス・スティール 女性4穴フレンズ RFコアシアル・コネクタ 通信
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD289G | 性別: | 女性 |
| ハイライト: | 4穴のフランジ RFコアシアルコネクタ,N ステンレス鋼RFコアシアルコネクター,通信 RF コアシアルコネクタ |
||

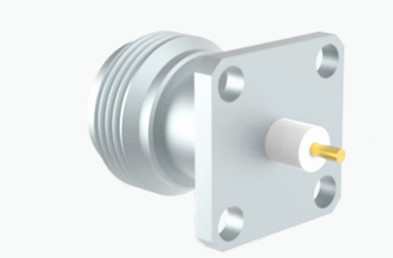

N ステンレス・スティール 女性4穴フレンズ RFコアシアル・コネクタ 通信
N型コネクタは,優れた抗振動特性と電気性能で知られるスレッドコアキシアルコネクタで,典型的な周波数範囲は11GHzまで.N型コネクタは 18GHzまで効率的に動作するように設計されていますこれらのコネクタは,様々なタイプのRFケーブルと互換性があり,航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタル通信N型コネクタとアダプタをカスタマイズし,顧客の要求に応える.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅 ステンレス |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

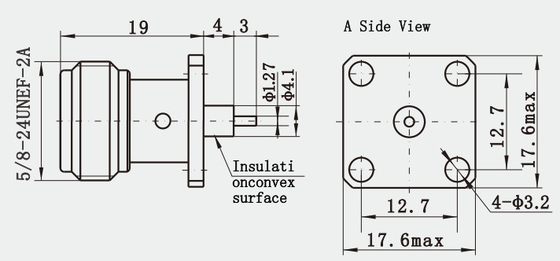

詳細な図
特徴:
1基本構造: N型コネクタの基本構造は,内導体,中導体,外導体という3つの部分で構成され,構造部品,シールなども含まれています.
2形状設計: N型コネクタの形状は,直角型または直角型および4穴フレンズ型,プレスイン型,スペッサー型,2穴パネル型,4穴パネル型または無負荷型に分かれます.
業績指標
3特性インペダンス: N型コネクタの特徴インペダントは通常50オームで,モバイル通信,ワイヤレスデータ,パイジングシステムなど
応用:
1モバイル通信基地局: 高い信頼性と優れたインターモジュレーション性能により,N型コネクタは,安定した信号伝送を確保するために,モバイル通信ベースステーションで一般的に使用されます..
2ワイヤレス通信機器:ワイヤレス通信機器では,N型コネクタの高容量および優れたRF性能により理想的な選択となります.
3放送およびテレビの送信および受信:Nコネクターは,放送およびテレビの送信および受信システムに適しており,安定した信号接続を提供することができます.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
