タイプN 耐久性シリコンゴムガスケット付きの女性用4穴フレンズマイクロストライプRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| 性別: | 女性 | 密封器: | シリコンゴム |
| 耐久性: | 500 サイクル | 身体スタイル: | ストレート |
| ハイライト: | 4穴のフランジ RFコアシアルコネクタ,マイクロストライプ RF コアキシアルコネクター |
||

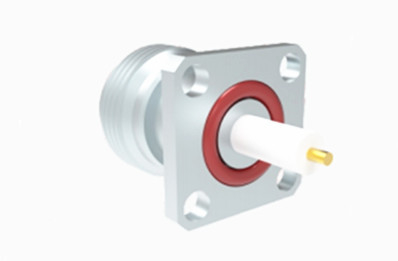

タイプN 女性用4穴フレンズ マイクロストライプRFコアキシャルコネクタ
N型コネクタは,スレッド式結合メカニズムを使用した同軸コネクタで,振動に優れた抵抗性と優れた電気性能を提供します.通常は11GHz周波数範囲内で動作するが,18GHzまでの周波数に対応できる.これらのコネクタは,様々なタイプのRFケーブルと互換性があり,航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタル通信試験・測定装置
N型コネクタやアダプタのカスタマイズオプションを 提供します.フレンズ・マウントまたはバルチード・マウントの構成製品に合わせてご利用いただけます
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |

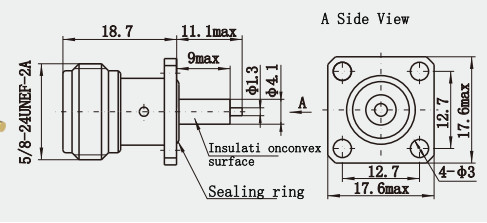

詳細な図
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |
特徴:
1頑丈な構造: N型コネクタは頑丈な構造設計を有し,繰り返しプラグとプラグを外す必要がある厳しい作業環境や試験領域に適しています.
2スレッド付き接続: N型接続器は回転式ロックによる迅速かつ信頼性の高い接続のためにスレッド付きです.この設計により,コネクタは,振動や衝撃環境でも安定した接続を維持することができます.
3N型コネクタの殻は,通常金属材料でできています.電気磁気遮断性能が良し,信号伝送に外部電磁気干渉の影響を効果的に防ぐことができる.
応用:
1通信機器: N型コネクターは,ベースステーションやアンテナシステムなどの無線通信機器に広く使用されています. 固い構造のため,動作頻度が広く,損失が少ないN型コネクタは,これらのデバイスの高性能RFコネクタの需要を満たすことができます.
2自動車用電子機器:自動車用電子機器では,Nコネクタも重要な役割を果たします.自動車用電子機器の間の安定した信頼性の高い信号伝送を保証するための信頼性の高い接続ソリューションを提供します.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| MCX/MMCX RFコネクタ |
| コアキシャルアダプターへの波導体 |
| TNC RFコネクタ |
| SMP/SSMP RFコネクタ |
| SMA/SSMA RFコネクタ |
| マイクロ波回転関節 |
| N型RFコネクタ |
| BNC RF コネクタ |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
