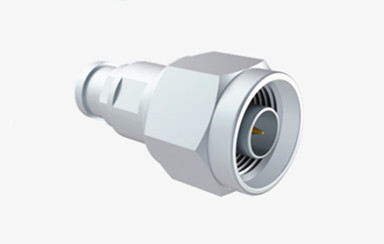

N CXN3450/MF740A型ケーブル溶接用の男性RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-J206G-1 | 性別: | 女性 |
| ハイライト: | 溶接型 RF コアキシアルコネクター,N 男性RFコアシアルコネクタ,CXN3450 RFコアシアルコネクタ |
||
N CXN3450/MF740A型ケーブル溶接用の男性RF同軸接続器
N型コネクタは,優れた抗振動特性と電気性能で知られる螺紋コアキサアルコネクタの一種で,典型的な周波数範囲は11GHzまで.効率的に 18 GHz まで動作できるこれらのコネクタは,様々なタイプのRFケーブルと互換性があり,航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタル通信試験・測定装置
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

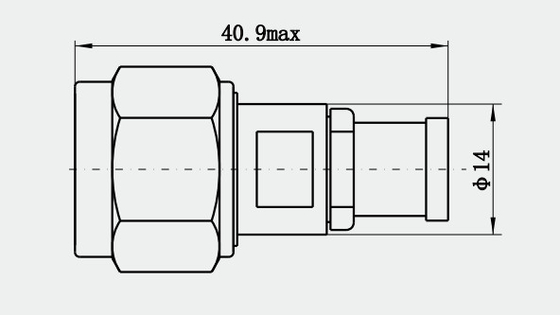

詳細な図
特徴:
1外導体:通常金属材料で作られ,電導性と機械強度が良好で,信号伝送回路としてのみ使用されず,内部部位を固定し保護する役割も果たします.
2内部電導:また金属材料で作られ,外側の電導が信号伝送チャネルを構成する.設計は,低損失と高効率の信号伝送を保証する必要があります.
3隔熱器:内側と外側の導体の間に位置し,この2つを隔離するために使用され,信号短回路を防ぐために,材料は通常,変電性安定性で選択されます.熱耐性が良い.
4鍵の回転によって,スレッド付きの接続を使用して,迅速かつ信頼性の高い接続を達成する.このデザインは,振動またはショック環境でも接続器を安定した接続を維持することができます.
応用:
1ワイヤレス通信機器:N型スプリッチケーブルRFコネクタは,ベースステーション,アンテナシステム,マイクロ波伝送装置など広帯域伝送特性と低損失性能により 安定した信号伝送を保証します
2自動車用電子機器:自動車用電子機器の改良により,N型コネクタも自動車レーダー,ナビゲーションシステム,ワイヤレス充電器と他の設備は,高周波信号伝送の需要を満たす.
3医療機器:医療機器の分野では,N型接続ケーブルRFコネクタは,医療機器のワイヤレスモニタリング,データ送信などに使用できます.医療データの正確性とリアルタイムを保証する.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
