N シリーズ 男性 右角不?? 鋼 RF コアシアルコネクタ CXN3449/MF503Aケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-JW417G | 性別: | 男性 |
| ハイライト: | 男性右角RFコアシアルコネクタ,ステンレス鋼のRFコアシアルコネクタ,CXN3449/MF503A RFコアシアルコネクター |
||

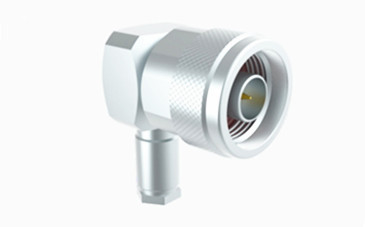

N シリーズ 男性 右角不?? 鋼 RF コアシアルコネクタ CXN3449/MF503Aケーブル
N型コネクタは 固い抗振動性能と優れた電気性能を備えた 螺紋付き同軸コネクタで 18GHzまでの周波数をサポートするモデルですこれらのコネクタは,様々なRFケーブルと互換性があり,航空などの産業で広く使用されています航空宇宙,レーダーシステム,マイクロ波通信,デジタル電信,および試験および測定機器のための
N型コネクタのカスタマイズオプションを 提供します
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

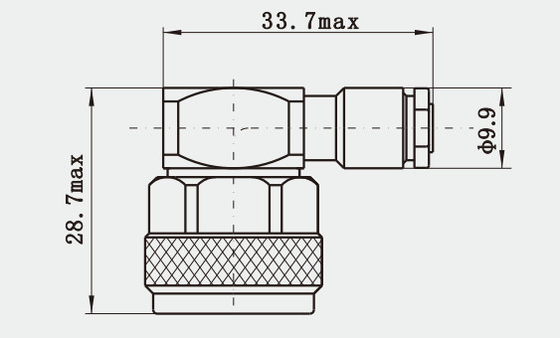

詳細な図
特徴:
1. ボディ素材: Nコネクタのボディ素材は銅またはステンレス鋼であることができます.ステンレス鋼コネクタはより耐久性があり,高温などの厳しい環境に適しています.高湿度や腐食性ガス.
2信頼性と寿命: N型コネクタは高い信頼性と長寿命で特徴づけられ,様々な厳しい環境で安定して動作することができます.糸付きの接続メカニズムは,解け落ちするのを効果的に防止するために合理的に設計されています..
応用:
1制御システム:産業制御システムでは,制御信号の正確な送信を確保するために,様々なセンサーとアクチュエータを接続するためにNコネクタを使用します.
2試験・測定装置: 試験・測定装置では, N 型コネクタを使用して試験器具と試験対象装置を接続し,信頼性の高い信号接続を提供します.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
