N型 女性用ステンレス鋼RFコネクタ CXN3507/M363Aケーブル用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KF507G-2 | 性別: | 女性 |
| ハイライト: | N型 女性型 RFコネクタ,CXN3507 RFコネクタ,M363A RFコネクタ |
||

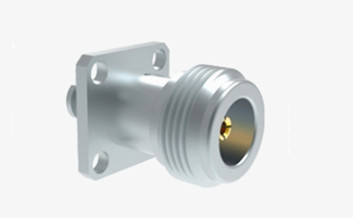

N型 女性用ステンレス鋼RFコネクタ CXN3507/M363Aケーブル用
Nシリーズコネクタは,MIL-C-39012規格に従って設計され製造されています.これらのコネクターは 11GHz までの周波数で優れた電気性能を提供します精密設計のコネクターは この範囲を 印象的な18GHzに拡張し 幅広い無線周波数ケーブルに 適応できます高い信頼性航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタル通信微波測定も行っています
さらに,N型コネクタは試験インターフェイスコネクタとして広く使用され,試験および測定機器に広く使用されています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| ガスケット | シリコンゴム | |
| 隔熱器 | PTFE | |
| 耐久性 | 500 サイクル | |

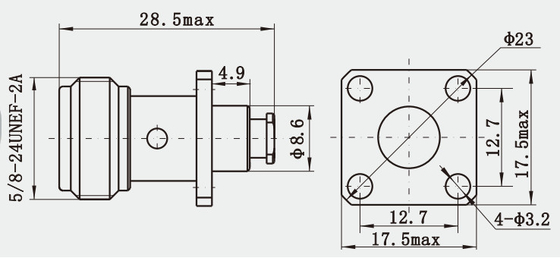

詳細な図
特徴:
1外観と構造: N型コネクタは,直角または直角プロファイル,および4穴フレンズ,プレスイン,バルチ,2穴パネル,4穴パネル,異なる設置とアプリケーションのニーズに合わせて固い構造により,繰り返しプラグと脱出を必要とする厳しい作業環境やテストエリアで一般的に使用されます.
2終了方法: Nコネクタは,スナップ/溶接,スナップ/溶接 (静的接触),クリップ/溶接,フィールド交換可能,溶接,溶接された/溶接された柔軟な接続オプションを提供します.
応用:
1衛星通信: 衛星通信システムでは,N型コネクターは,データ伝送の効率性と安全性を確保するために,地上ステーションと衛星間の通信リンクを接続するために使用されます..
2航空機器:ナビゲーションシステム,通信システムなどの航空機器は,厳しい作業環境に対処するためにN型コネクタも広く使用しています.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| MCX/MMCX RFコネクタ |
| SMP/SSMP RFコネクタ |
| ガラスから金属への密封 |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
