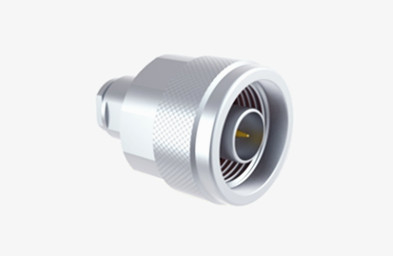

MF147A/MF147Bケーブルのための男性ステンレス鋼溶接器 + クランプ RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-J416G-1 | 性別: | 男性 |
| ハイライト: | N 男性RFコアシアルコネクタ,ステンレス鋼のRFコアシアルコネクタ,MF147B ケーブル RF コアキシアル接続器 |
||
MF147A/MF147Bケーブルのための男性ステンレスステール溶接器+クランプ RFコアシアルコネクタ
N型コネクタは,優れた抗振動能力と電気性能で知られるスレッドコアキシアルコネクタで,典型的な周波数帯は最大11GHzです.N型コネクタは 18 GHz までの周波数に対応します様々なタイプのRFケーブルと互換性があり,航空,航空宇宙,レーダー,マイクロ波,デジタル通信,テストおよび測定機器で使用されています.
N型コネクタとアダプタを 異なるタイプにカスタマイズしますフランジ・マウントやバルチード・マウントのオプション特定のニーズに対応できます
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

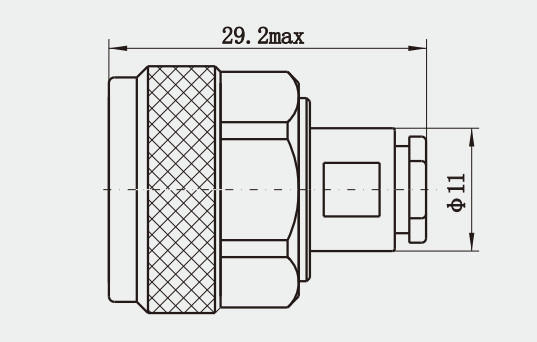

詳細な図
特徴:
1周波数範囲: N型コネクタは0〜11 GHzの周波数範囲の信号をサポートし,強化されたタイプは18 GHzまで利用できます.これは高周波アプリケーションで優れたものになり,現代の通信とレーダーシステムのニーズを満たします..
2阻力仕様:Nコネクタの阻力仕様は通常50オームで,RF分野では最も一般的に使用される阻力値の一つです.信号伝送の安定性と効率性を確保する.
応用:
1ベースステーションの構築: N型コネクタは,信号伝達の安定性と信頼性を確保するために,ベースステーションのRFトランシーバーモジュールで使用されます.
2マイクロ波伝送:マイクロ波伝送システムでは,アンテナを送信/受信機器に接続するためにNコネクタを使用し,効率的な信号伝送経路を提供します.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| MCX/MMCX RFコネクタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RF コネクタ |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
