Nシリーズ 男性溶接クランプ RFコアシアルコネクタ CXN3507/MF363Aケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| VSWR: | ≤13 | 周波数範囲: | DC~11GHz |
| モデル: | N-J507G-1 | 阻力: | 50Ω |
| ハイライト: | CXN3507/MF363A RFコアシアルコネクター,N シリーズ RF コアシアルコネクター,男性用溶接クリップ RFコアシアルコネクタ |
||

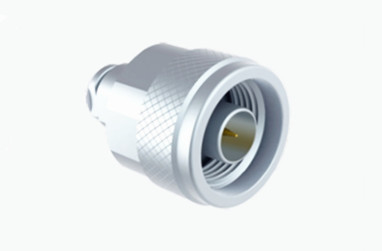

Nシリーズ 男性溶接クランプ RFコアシアルコネクタ CXN3507/MF363Aケーブル
N型コネクタは,優れた抗振動性能と電気特性で知られるスレッドコアキシアルコネクタで,通常は11GHzまでの周波数帯をサポートする.この範囲を18GHzまで拡張します彼らは様々なタイプのRFケーブルと互換性があり,航空,レーダー,マイクロ波,デジタル通信,テストおよび測定機器に広く使用されています.
N型コネクタとアダプタをカスタマイズすることもできます.フランジ・マウントまたはバルチード・マウント,我々はあなたのニーズに対応することができます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |
特徴
1N型コネクタは,スナップ/ソールド,スナップ/ソールド (静的接触),クリップ/ソールド,フィールド交換可能,ソールド,またはソールド/ソールドを含むさまざまな終了スタイルで利用できます.
2応用シナリオ:
N型コネクタは,低損失型を含む様々な同軸ケーブルに適しています.
高電力と高性能が求められる場所では優れているため,より大きな低負荷ケーブルで使用するのに適しています.
レーダー,通信,データ送信,航空宇宙機器に広く使用されています.

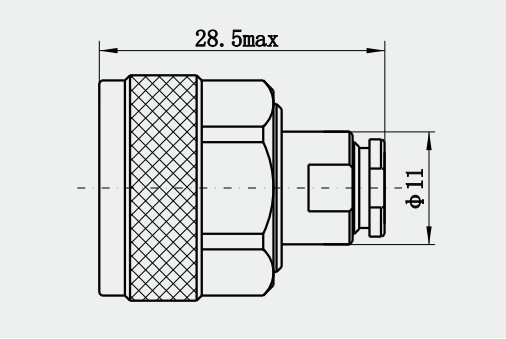

詳細な図
申請
1産業機器:産業自動化および制御システムでは,Nコネクタがセンサーを接続するために使用されます.信号伝送の正確性と安定性を確保するための制御装置およびその他の機器.
2海洋環境:海洋環境に耐えるNコネクタは,海洋探査機器と水中通信システムのために設計されています.防水構造と腐食耐性のある材料.
3試験器具と測定器具N型コネクタは,実験室や試験環境で試験機器を接続し,試験プロセスの信頼性を確保するために繰り返しプラグとプラグを解除することをサポートするために使用されます..
4放送テレビ:放送テレビ伝送システムでは,高品質のビデオおよびオーディオ信号伝送をサポートするために,送信機,受信機およびアンテナを接続するためにNコネクタを使用します.
製品カタログ
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
