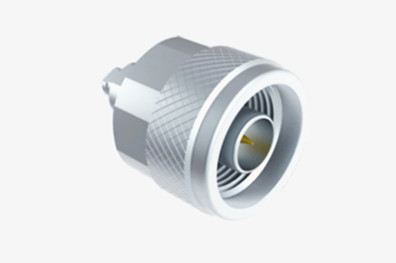

N型溶接クリップ RFコアシアルコネクタ CXN3506 / MF108Aケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| VSWR: | ≤13 | 周波数範囲: | DC~11GHz |
| モデル: | N-J506G | 阻力: | 50Ω |
| ハイライト: | N型RFコアシアルコネクタ,MF108A RFコアシアルコネクター,CXN3506 RFコアシアルコネクタ |
||
N型ソールドクランプCXN3506/MF108Aケーブル用RFコアシアルコネクタ
Nシリーズのコネクタは,MIL-C-39012の仕様を満たすように細心の注意を払って設計され製造され,スレッド付きの接続を使用し,電解介質として空気を使用します.この設計は11GHzの周波数まで例外的な電気性能を保証します当社の精密コネクタは 18GHzまでの周波数をサポートし,様々な無線周波数ケーブルと互換性があります.これらのコネクタは,彼らの優れた衝撃耐性のために高く評価されています航空,航空宇宙,レーダー,マイクロ波通信,デジタル通信,電子通信などの産業で広範な応用ができます.マイクロ波測定さらに,N型コネクタは試験インターフェースコネクタとして一般的に使用され,様々な試験器材に広く組み込まれています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

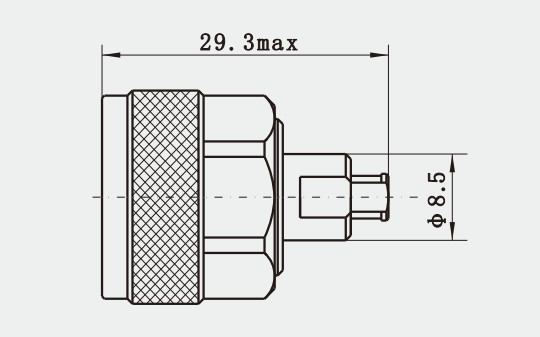

詳細な図
特徴
1材料と耐久性
N型コネクタのボディ材料は,銅またはステンレス鋼である.ステンレス鋼製のN型コネクタは,通常より耐久性があり,製造コストが高くなります.
2製造とタイプ:
N型コネクタは頑丈な構造で,厳しい作業環境や繰り返しプラグとプラグを外す必要がある試験領域で使用される.
男性または女性に分類され,スタイルは標準または逆極性で利用できます.
形状は直角型や直角型,四孔フレンズ型,プレスイン型,防壁型,二孔パネル型,四孔パネル型,または無負荷型など多くのタイプに分類される.
申請
1通信機器:N型コネクタは,マイクロ波機器やデジタル通信システムを含む様々な通信装置で使用されます.彼らはRF回路内のRFケーブルやマイクロストライプラインの接続を容易にする.
2試験機器: 優れたシールド性能により,N型コネクタは,正確な信号伝送を保証し,電磁気干渉を防ぐために,試験および測定機器に頻繁に使用されます..
3航空宇宙:N型コネクタは,高い信頼性と振動に対する強い抵抗性により,軍事通信,航空宇宙,および地上打ち上げシステムで広く使用されています.
4ワイヤレスデバイス:極端な温度,圧力,振動環境などの高いレベルの保護を必要とする特殊なアプリケーションでは,N型コネクタが理想的な選択です.
5アンテナとレーダーシステム: N型コネクタは,アンテナとレーダーシステムでも一般的に存在し,安定した信号伝達と高品質の通信リンクを保証します.
6医療機器:高精度医療機器では,特に小型化接続器を必要とするアプリケーションでは,センサーと信号を接続するためにN型コネクタも使用できます.
製品カタログ
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
