50Ωインパデンス N 女性溶接クリップ 4穴フレンズ RFコアシアルコネクタ 3つの半硬/柔軟ケーブル 女性
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFB3 | 性別: | 女性 |
| ハイライト: | 4穴のフランジ RFコアシアルコネクタ,50Ω インペデンス N 女性溶接器クリップ,3 柔軟なケーブル 女性 性別 |
||

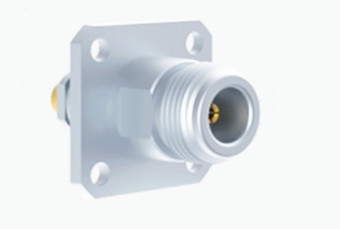

N 女性溶接クリップ4穴フレンズ RFコアシアルコネクタ 3#半硬/柔軟ケーブル
N型コネクタは,強い抗振動能力と優れた電気性能で知られるスロードコアキシャルコップリングで,典型的な周波数帯は11GHzまで.18 GHz までの周波数をサポートできますこれらのコネクタは,様々なタイプのRFケーブルと互換性があり,航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタルトランスミッション,試験・測定器具.
N型コネクタとアダプタを カスタマイズします
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅 ステンレス |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

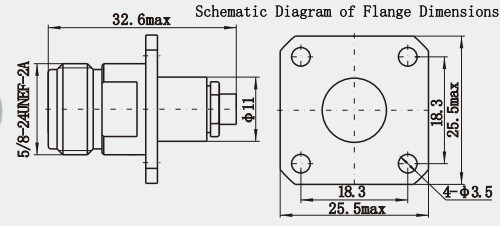

詳細な図
特徴:
1外導体:通常金属材料で作られ,電気伝導性と機械強度が良好で,信号伝送回路としてのみ使用されない.内部部位を固定し保護する役割も果たします.
2内部電導:また金属材料で作られ,外部の電導が合わさって信号伝送チャネルを構成する.設計は,低損失と高効率の信号伝送を保証する必要があります.
3隔熱器:内側と外側の電導体の間に位置し,この2つを隔離するために使用され,信号短回路を防止するために,材料は通常,変電圧安定性で選択されます.熱耐性が良い.
4鍵の回転によって,スロード接続を用いて,迅速かつ信頼性の高い接続を実現する.このデザインは,振動またはショック環境でも接続器を安定した接続を維持することができます.
応用:
1ワイヤレス通信機器:N型RF同軸接続器は,無線通信機器で,RF信号の接続と送信に重要な役割を果たします.広範囲の帯域幅の送信により信号伝送品質に対するワイヤレス通信機器の高い要件を満たすことができます.
2.航空宇宙:航空宇宙分野では,N型RF同軸接続も重要な役割を果たします.高温,低温,湿度などの厳しい環境条件に耐えることができます.信号伝送の信頼性を確保するために安定した作業状態を維持.
3レーダーシステム:N型RF同軸コネクタが信号周波数範囲を18GHzまでサポートしているため,レーダーシステムでも広く使用されています.高周波信号送信のためのレーダーシステムの需要を満たすことができます.
4試験器具: N型 RF 同軸接続器具も試験器具の不可欠な部品である.複数の接続方法と良好な互換性により,異なる試験シナリオのニーズを満たすことができます.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
