N-JB3G-2 周波数帯 DC-11GHz 3つの半柔軟ケーブルのためのステンレス鋼溶接クリップ RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 性別: | 男性 | 周波数範囲: | DC~11GHz |
| モデル: | N-JB3G-2 | 阻力: | 50Ω |
| ハイライト: | ステンレス鋼のRFコアシアルコネクタ,DC-11GHz RFコアシアルコネクタ |
||

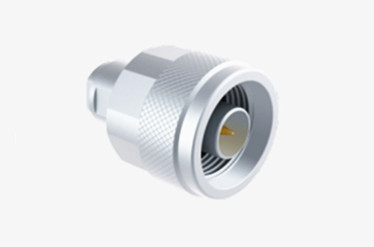

N 3#半柔軟ケーブルのための男性ステンレス鋼溶接クリップ RF同軸接続器
N型コネクタは,強固な抗振動特性と優れた電気特性で知られるスロードコアキサルコネクタで,通常11GHz周波数範囲内で動作する.しかしこれらのコネクタは多用性があり,様々なRFケーブルタイプと互換性があり,航空,電信などの産業で広く使用されています.航空宇宙マイクロ波通信,デジタル通信,テスト・測定機器.
N型コネクタやアダプタの 仕様をカスタマイズしますフランジ・マウントやバルチード・マウントのオプション独自のニーズに合わせて 製品を作ることができます
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅,不oxidable steel |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

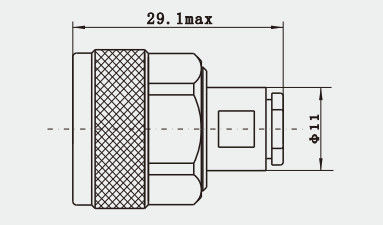

詳細な図
特徴:
1幅広い帯域幅の送信: 0から11GHzまでの幅広い信号周波数をサポートします.
2低損失: 高品質の材料と精密な製造プロセスを採用することで,信号伝送中に発生する損失は極めて低い.信号伝送の効率と質を向上させる.
3高い遮蔽性: 殻は通常,電磁性遮蔽性能が良い金属材料で作られています.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
4耐久性: 特殊な処理と試験の後,厳しい環境条件 (高温,低温,湿度など) で安定して動作できます.) 寿命も長い.
5. 操作が簡単:スレッド接続の使用は,接続器を簡単に,迅速に接続し,分解します. さらに,交配表面には,防水できるシールリングがあります.そして様々な屋外環境に適しています.
良好な互換性:半硬ケーブルや柔軟ケーブルなど,多くの種類のケーブルに互換性があり,実用的な用途でより広く適用できます.
応用:
1ワイヤレス通信機器:N型RF同軸コネクタは,ワイヤレス通信機器で,RF信号の接続と送信に重要な役割を果たします.広範囲の帯域幅の送信により信号伝送品質に対するワイヤレス通信機器の高い要件を満たすことができます.
2.航空宇宙:航空宇宙分野では,N型RF同軸接続も重要な役割を果たします.高温,低温,湿度などの厳しい環境条件に耐えることができます.信号伝送の信頼性を確保するために安定した作業状態を維持.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
