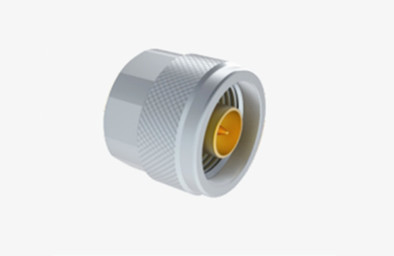

N 2#半硬/柔らかいケーブルのための男性溶接ステンレス鋼RFコアシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-JB2G-2 | 性別: | 男性 |
| 断熱抵抗: | ≥500MΩ | VSWR: | ≤13 |
| ハイライト: | N 男性RFコアシアルコネクタ,ステンレス鋼のRFコアシアルコネクタ |
||
N 2#半硬/柔らかいケーブルのための男性溶接ステンレス鋼RFコアシアルコネクター
N型コネクタは,振動に対する優れた抵抗性,優れた電気性能,および典型的周波数範囲が11GHzまでで知られるスレッドコアキサアルコップリングです.18GHzまで効率的に動作できますこれらのコネクタは,様々なRFケーブルタイプと互換性があり,航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタルトランスミッション,試験・測定装置.
N型コネクタやアダプターに合わせる パーソナライズサービスを提供していますフランジ・マウントやバルチード・マウントのオプション独自のニーズに合わせて 解決策を用意できます
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | ブラス
ニッケル付 |
| 女性 | リンゴ 青銅
ニッケル付 |
|
| 回復力のある接触 | リンゴ 銅 | ニッケル付 |
| シェル / ハウシング | 銅 ステンレス |
ニッケル付 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

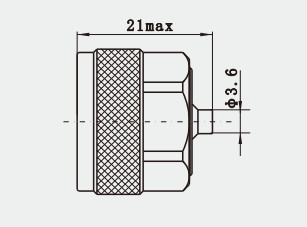

詳細な図
特徴:
1外導体:通常金属材料で作られ,電導性と機械強度が良好で,信号伝送回路としてのみ使用されない.内部部位を固定し保護する役割も果たします.
2内部電導:また金属材料で作られ,外部の電導は信号伝送チャンネルを構成する.設計は,低損失と高効率の信号伝送を保証する必要があります.
3隔熱器:内側と外側の導体の間に位置し,この2つを隔離するために使用され,信号短回路を防止するために,材料は通常,変電性安定性で選択されます.熱耐性が良い.
4鍵の回転によって,スレッド付きの接続を使用して,迅速かつ信頼性の高い接続を達成する.このデザインは,振動またはショック環境でも接続器を安定した接続を維持することができます.
性能特性
応用:
1ワイヤレス通信機器:N型RF同軸コネクタは,ワイヤレス通信機器で,RF信号の接続と送信に重要な役割を果たします.広範囲の帯域幅の送信により信号伝送品質に対するワイヤレス通信機器の高い要件を満たすことができます.
2自動車電子機器:自動車電子機器では,N型RF同軸接続も広く使用されています.信頼性の高い信号接続を提供できるだけでなく,防塵と防水能力も備えています (IP67), 様々な屋外環境に適しています.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
